Analog Devices Inc. AD-SWIOT1L-SL评估和开发平台
Analog Devices AD-SWIOT1L-SL软件可配置评估和开发平台为智能、安全、网络功能现场设备的原型设计提供了完整解决方案。该平台支持AD74413R四通道、软件可配置输入和输出以及MAX14906四通道工业数字输出/输入IC。这种组合允许在四个通道上多路复用多种模拟和数字功能，这些功能可通过软件独立配置，作为：
• 电压输出/输入
• 电流输出/输入
• 数字输入/输出
• RTD测量
adi AD-SWIOT1L-SL平台采用 ADIN1110 10BASE-T1L MAC/PHY，具有10Mbps单对以太网链路，可实现远程数据采集和器件配置。10BASE-T1L接口还可以通过采用 LTC9111受电设备（PD）控制器的单对以太网供电（SPE）技术为系统供电。这样即可通过同一电缆为系统提供电源和数据，从而显著简化布线基础设施并降低成本。
对于需要大电流能力的应用，系统可由外部24V电源供电，任何配置为数字输出的通道上均可输出高达1.2A电流。该电源解决方案还包括 ADP1032高性能隔离式微功耗管理单元（PMU），以最紧凑的格式之一为软件可配置I/O设备提供电源和数字控制。LT8304微功耗no-opto隔离式反激转换器完成了电源树，为设计的数字部分提供隔离电源。
板载 MAX32650超低功耗ARM® Cortex®-M4微控制器具有所有必要的调试和编程功能，从而可实现完整的系统软件开发体验。它与1Gb (128MB) 外部RAM和64Mb (8MB) 外部闪存相结合，以满足最苛刻的应用需求，并灵活实施任何协议堆栈。MAXQ1065安全协处理器具有安全特性。
该系统配有开源软件堆栈和相关配套资料，可实现从评估和原型设计到生产固件和应用开发的完整体验。外部编程器必须帮助固件编程和调试，如 MAX32625PICO MAXDAP编程适配器或任何支持SWD接口的类似编程器。该系统固件基于Analog Devices的开源no-OS框架，其中包括嵌入式代码开发和调试所需的所有工具以及通过UART或10BASE-T1L接口进行系统配置和数据传输而实现的主机侧连接的库。提供具有用户友好型图形界面的PC应用程序，可轻松进行系统配置，并以不同方式显示获取的数据。
特性
- 支持对智能、安全和联网的过程控制器件进行原型设计
- 通过软件实现I/O接口可配置性的终极灵活性
- 嵌入式处理，用于实施具有自主能力的边缘设备
- 远距离单对10BASE-T1L以太网接口
- 通过10BASE-T1L接口或现场电源供电，可实现低功耗和大功率应用
- 完全隔离的设计，确保安全运行
- 行业标准外形尺寸，兼容DIN导轨安装
套件内容
- 1个AD-SWIOT1L-BRD板（带外壳）
- 1个10BASE-T1L转USB适配器板
- 1根PROFIBUS (1 x 2 x 18AWG) 电缆，用于单对以太网 (SPE) 连接
- 1根USB 2.0电缆
- 1个电缆连接器，用于外部24V电源
- 1个电缆连接器，用于通道连接
其他资源
布局

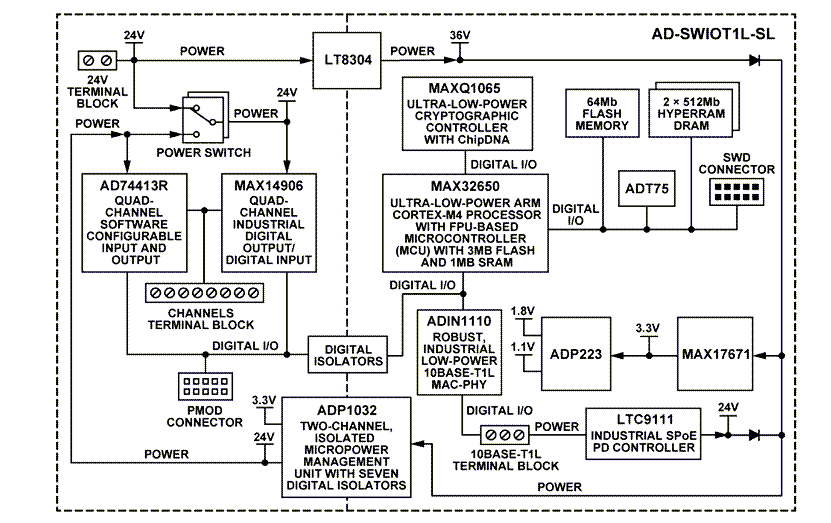

框图
