Analog Devices Inc. AD242x汽车音频总线A2B®收发器
Analog Devices Inc. AD242x汽车音频总线 (A2B®) 收发器具有十分强大的功能，可以根据最严格的电磁兼容性 (EMC) 要求定制系统级性能。AD242x A2B收发器提供可配置的发射功率电平，使开发人员能够将系统性能与特定的OEM EMC要求相匹配。该收发器还支持扩展麦克风连接用例，并通过单根非屏蔽双绞线分配音频和控制数据以及时钟和电源，从而显著降低了布线复杂性。这些特性显著降低了系统成本，非常适合用于新兴的多麦克风应用，如道路噪声消除、车载通信和自动驾驶。
AD242x A2B收发器采用32引脚LFCSP (5mm x 5mm) 封装，完全引脚兼容，简化了升级并缩短了上市时间。这些器件还完全符合所有相关的汽车EMC、EMI和ESD要求，完全符合AEC-Q100标准，可在-40℃至+105℃的扩展汽车温度范围内工作。
汽车音频总线 (A2B)
汽车音频总线 (A2B) 是一项创新性应用调整型技术，可将电缆线束重量降低多达75%，同时提供高保真数字音频。A2B针对音频应用进行了优化，与模拟连接相比，可提供出色的音频质量，且系统总成本显著低于现有的数字总线标准。A2B的最简单形式是高带宽 (50Mbps) 数字总线，能够通过单根2线非屏蔽双绞线电缆在很长的距离（节点间距离长达15m，整个菊花链长度达40m）上传输I2S音频和I2C控制数据以及时钟和电源。
特性
- A2B总线特性
- 线性拓扑
- 单主机、多从机
- 节点间距离长达15m，整个线缆长度达40m
- 远距离通信
- 同步数据
- 多通道I2S/TDM至I2S/TDM
- 时钟同步，相位在所有节点中对齐
- 低延迟从机到从机通信
- I2C至I2C控制和状态信息
- GPIO和中断
- 同步数据
- 总线电源或本地电源从节点
- 可使用SigmaStudio图形软件工具进行配置
- 符合汽车应用类AEC-Q100标准
- 线性拓扑
- A2B收发器特性
- 可配置的A2B总线主机或从机操作
- I2C接口
- 8位至32位多通道I2S/TDM接口
- I2S/TDM可编程数据速率
- 多达32路上游和32路下游通道
- PDM接口
- 可编程PDM时钟速率
- 多达4路高动态范围麦克风输入
- 通过多达4个PDM麦克风同时接收I2S数据
- 为每个收发器提供唯一ID寄存器
- 支持交叉或直通布线
- 提供可编程设置以优化EMC性能
应用
- 自动驾驶
- 高级驾驶辅助系统 (ADAS)
- 车辆电气化
- 座舱电子和信息娱乐系统
- 主动噪声消除
- 音频连接
- 音响主机和集群
- 高级音频和放大器
- 远程信息处理
- 视频连接
Additional Resources
Superior Performance in Emerging Automotive Applications
This article about Automotive Audio Bus® (A2B®) technology explains recent advances in digital microphone and connectivity technologies that enable game-changing applications for future generations of vehicle infotainment systems.
Using A2B for Audio-Conferencing Systems
Although A2B transceiver technology was mainly designed to solve the problem of bulky audio cabling in automotive applications, it is certainly a much more generic audio transport method with a potential widespread of applications. One potential application for A2B technology outside of automotive space is huddle room conferencing systems.

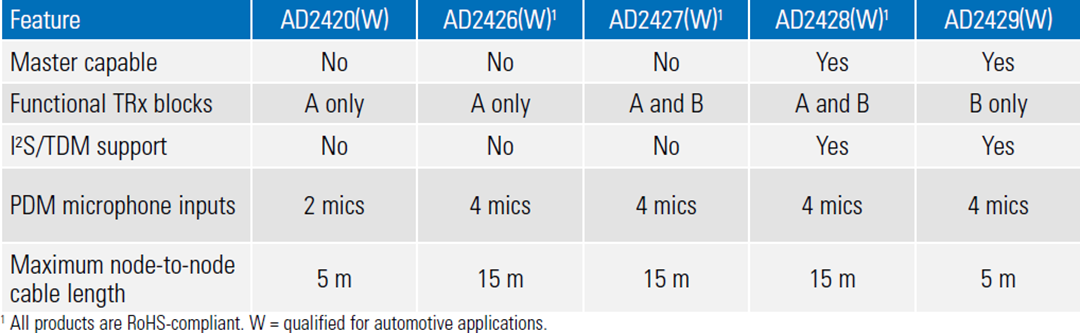

对比图
