Analog Devices Inc. AD3542R双通道数模转换器
Analog Devices Inc. AD3542R双通道数模转换器（DAC）是一款超快速、低漂移、16位精度、电压输出转换器。 该系列AD3542R DAC是16个MUPS、多IO SPI，配置有多种电压范围。AD3542R在2.5V的固定基准电压条件下工作。此系列器件设计有三个漂移补偿反馈电阻器，用于调节输出电压的内部互阻抗放大器（TIA）。AD3542R的典型应用包括仪器仪表、医疗设备、数据采集系统和光学通信。
AD3542R具有多个输出范围，因为偏移和增益调节寄存器支持其生成。这些转换器可在快速模式下驱动，实现最大速度或精密模式，从而实现最大精度。AD3542R转换器兼容1.2V和1.8V逻辑电平，可配置为单SPI模式、双SPI模式和同步双SPI模式。
特性
- 16位分辨率
- 在快速模式下具有16 MUPS单通道速率
- 精密模式下具有11 MUPS单通道速率
- 小信号稳定时间：78ns（0.1%精度）
- 大信号稳定时间：100ns（0.1%精度）
- 超小毛刺脉冲：<50pV×s
- 超低延迟：5ns
- -105dB（1kHz THD时）
- 兼容1.2V和1.8V逻辑电平
- 2.5V内部电压基准
- 最大温度系数：10ppm/°C
- 4mm×4mm LFCSP小尺寸封装
- 扩展工业温度范围：-40°C至150°C
- 高度可配置的输出电压范围和偏移
- 单（经典）通道和双通道SPI模式
- 多个误差检测器，包括模拟和数字域
应用
- 仪器仪表
- 环路中的硬件
- 过程控制设备
- 医疗器械
- 自动化测试设备
- 数据采集系统
- 可编程电压源
- 光学通信

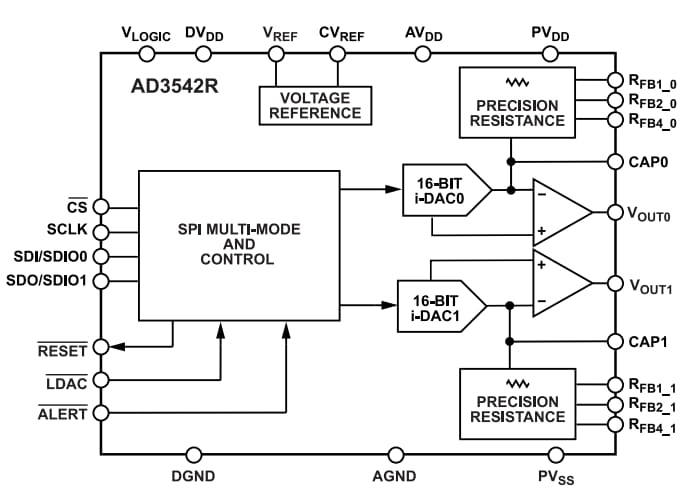

功能框图
