Analog Devices Inc. AD3552R数模转换器
Analog Devices Inc. AD3552R数模转换器提供低漂移、超快、16位精度，并且可以在多个电压跨度范围内进行配置。 AD3552R采用固定的2.5V基准电压工作。 该器件包含三个漂移补偿反馈电阻器，用于调节输出电压所需的外部跨阻放大器（TIA）。
特性
- 16位分辨率
- 在快速模式下具有33 MUPS单通道速率
- 精密模式下具有22 MUPS单通道速率
- 小信号稳定时间：65ns，精度为0.1%
- 大信号稳定时间：100ns，精度为0.1%
- 超小毛刺：< 50pV×s
- 超低延迟：5ns
- 总谐波失真：-105dB（1kHz时）
- 高度可配置的输出电压范围和失调
- 1.2V和1.8V逻辑电平兼容
- 单（经典）、双和四通道SPI模式
- 模拟和数字域的多个错误检测器
- 2.5V内部电压基准，10ppm/°C最大温度系数
- 5mm × 5mm LFCSP
应用
- 仪器仪表
- 环路中的硬件
- 过程控制设备
- 医疗器械
- 自动化测试设备
- 数据采集系统
- 可编程电压源
- 光纤通信

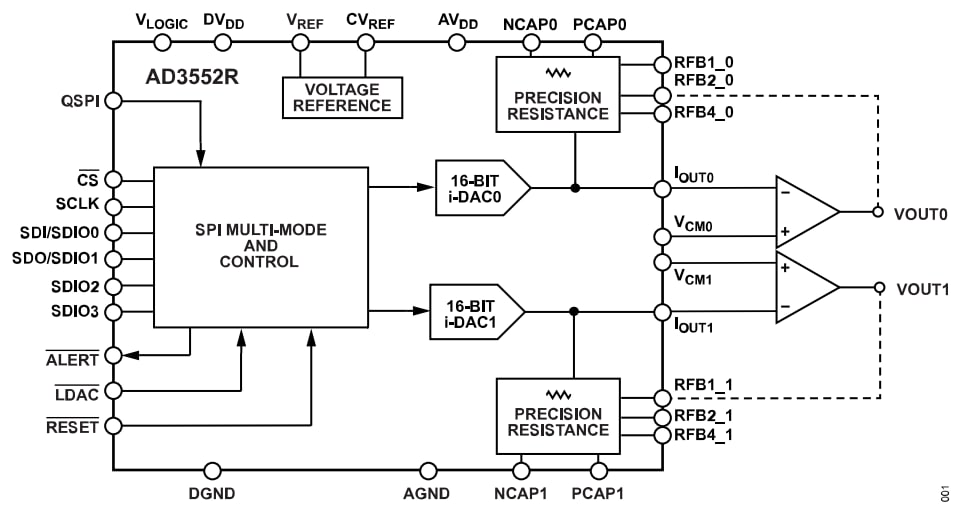

框图
