Analog Devices Inc. AD4116模数转换器 (ADC)
Analog Devices Inc. AD4116模数转换器（ADC）是低功耗、低噪声、24位Σ-Δ模数转换器，集成了专有的iPassives® 技术，可实现高精度性能。这些ADC集成了模拟前端 (AFE)，用于6个全差分或11个单端高阻抗 (≥10MΩ) 双极和±10V电压输入。额外的两个差分或四个单端/伪差分直接ADC输入在较低输入范围内提供出色的性能。AD4116 ADC采用sinc5 + sinc1滤波器，最大通道扫描速率为12422SPS (80µs)；采用sinc3滤波器，每通道为20618SPS (48µs)。AD4116转换器采用单电源供电，因此可轻松用于电隔离应用。
该数字滤波器支持灵活设置，包括以27.27 SPS输出数据速率同时抑制50Hz和60Hz频率。用户可以根据应用中每个通道的需求选择不同的滤波器设置。自动通道序列器使ADC能够通过每个启用的通道进行切换。这些AD4116 ADC非常适合用于过程控制、可编程逻辑控制器 (PLC) 模块、分布式控制系统 (DCS) 模块、仪器仪表和测量应用。
Analog Devices Inc. AD4116 ADC采用6.0mm x 6.0mm LFCSP-40封装。
特性
- 24位ADC，带集成AFE
- 快速灵活的输出速率：1.25SPS至62.5kSPS
- 通道扫描数据速率：
- 每通道12422SPS（80μs稳定，sinc5 + sinc1）
- 每通道20618SPS（48µs稳定，sinc3）
- 20SPS时每个通道的50Hz和60Hz抑制为85dB
- ±10V输入、6个差分或11个单端
- 引脚绝对最大额定值：±65V
- 绝对输入引脚电压：高达±20V
- 阻抗：≥10MΩ
- 低电平直接ADC输入：
- ±VREF 输入，2差分或4单端
- 绝对输入引脚电压，AVDD 至AVSS
- 真正的轨对轨模拟输入缓冲器
- 片上2.5V基准：
- 漂移：±0.12%（25°C时），±5ppm/°C（典型值）
- 内部或外部时钟
- 电源：
- AVDD至 AVSS =4.5V至5.5V
- IOVDD至 DGND =2V至5.5V
- 总IDD（AVDD +IOVDD）=6.15mA
- 工作温度范围：-40°C至+105°C
- 3线或4线串行数字接口（SCLK上的施密特触发器）
- 兼容SPI、QSPI、MICROWIRE和DSP
- 6.0mm x 6.0mm LFCSP-40封装
应用
- 可编程逻辑控制器 (PLC) 模块
- 分布式控制系统 (DCS) 模块
- 仪器仪表和测量
视频

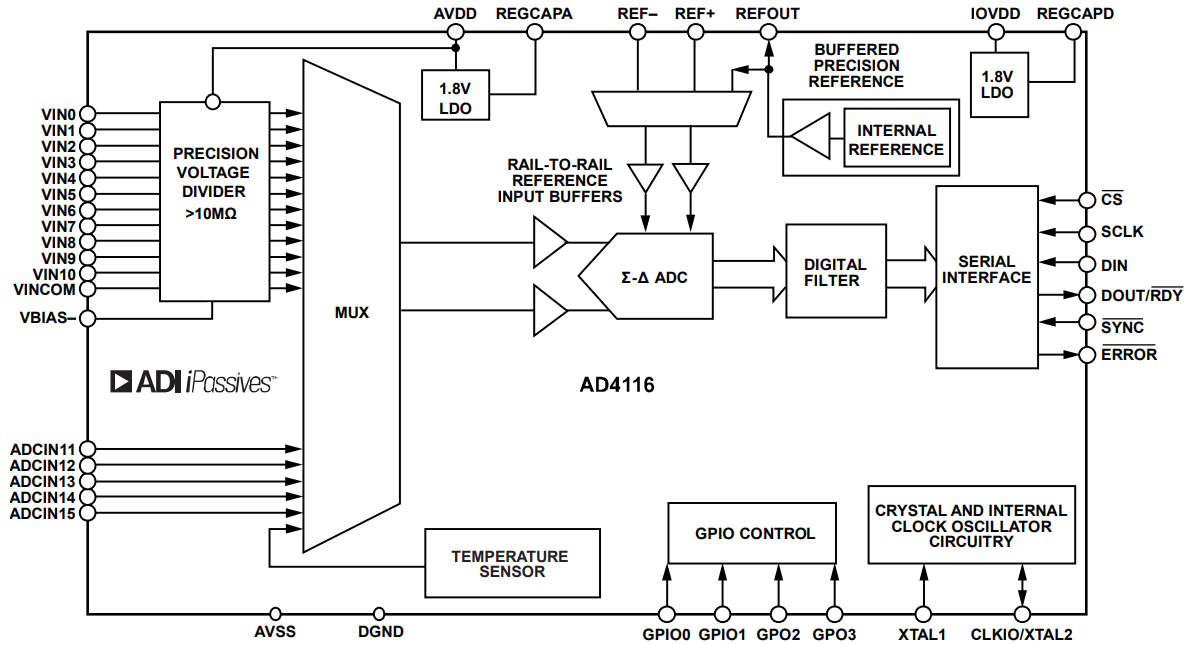

框图
