Analog Devices Inc. AD4131 Σ-Δ模数转换器

Analog Devices AD4131 Σ-Δ模数转换器 (ADC) 是一款超低功耗、高精度测量解决方案，适用于低带宽电池供电应用。该模拟前端 (AFE) 完全集成了多路复用器（用于多达16个单端或8个差分输入）、可编程增益放大器 (PGA)、16位Σ-ΔADC、片上基准和振荡器、可选滤波器选项、智能排序器、传感器偏置和激励选项、诊断和占空比。

ADI AD4131 Σ-Δ ADC 可测量低频信号，其电流消耗为28.5μA（增益 = 1）和32.5 μA（增益 = 128），同时可进行连续转换。此外，在使用其中一个占空比选项时，该设备甚至能降低平均电流。AD4131可配置为具有8个差分输入或16个单端或伪差分输入，其可连接到交叉点多路复用器。连接器件后，任何输入对均可成为PGA和ADC的测量通道输入。

AD4131在1.71V至3.6V单模拟电源电压下工作。在电池应用中，低至1.71V的工作电压可延长系统的使用寿命，因为即使电池电压耗散，AFE也能继续运行。1.65V至3.6V数字电源可以分离。

特性

  • 超低电流消耗（典型值）：
    • 连续转换模式：32µA（增益 = 128）
    • 占空比模式：5µA（比率 = 1/16）
    • 待机模式：0.5µA
    • 关段模式：0.1µA
  • 内置各种系统级节能功能：
    • 节电占空比：1/4或1/16
    • 低至1.71V的单电源可延长电池工作时间
  • RMS噪声：25nVrms（1.17SPS时）（增益=128）至48nV/√Hz
  • 高达16个无噪声位（增益=1）
  • 输出数据速率：1.17SPS至2.4kSPS
  • 由1.71V至3.6V单电源或±1.8V分离电源供电
  • 15ppm/°C最大漂移时的带隙基准电压
  • 通用输出
  • 诊断功能
  • 具有轨到轨模拟输入的PGA
  • 自适应传感器接口功能：
    • RTD的匹配可编程激发电流
    • 适用于热电偶的片内偏置电压发生器
    • 适用于桥传感器的低端电源开关
    • 传感器明线检测
  • 内部温度传感器和振荡器
  • 自校准和系统校准
  • 灵活的滤波器选项
  • 同时进行50Hz/60Hz抑制（所选滤波器选项上）
  • 交叉点多路复用输入
    • 8个差分/16个伪差分输入
  • 5MHz SPI（3线或4线）
  • 采用35焊球、2.74mm × 3.6mm WLCSP (AD4131-8) 封装或32引脚、5mm × 5mm LFCSP (AD4131-4) 封装
  • 温度范围：-40 °C至+105 °C

应用

  • 智能变送器
  • 无线电池和收割机供电的传感器节点
  • 便携式仪器仪表
  • 温度测量：热电偶、RTD和热敏电阻器
  • 压力测量：桥式换能器
  • 医疗健康和可穿戴设备

功能图

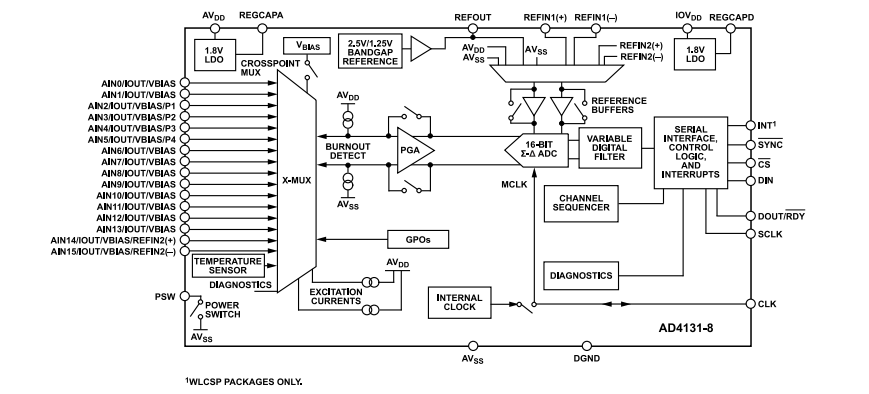

框图 - Analog Devices Inc. AD4131 Σ-Δ模数转换器
View Results ( 2 ) Page
物料编号 数据表 描述
AD4131-4BCPZ-RL7 AD4131-4BCPZ-RL7 数据表 模数转换器 - ADC Ultra-Low Power, 4ch Sys 24 Bit S-? ADC
AD4131-8BCBZ-RL7 AD4131-8BCBZ-RL7 数据表 模数转换器 - ADC Ultra-Low Power, System 16 Bit S-? ADC
发布日期: 2023-03-27 | 更新日期: 2024-10-21
