Analog Devices Inc. AD567xR数模转换器 (DAC)

Analog Devices Inc. AD567xR数模转换器 (DAC) 是低功耗、16通道、12/16位缓冲电压输出DAC。AD567xR DAC包括一个2.5V、2ppm/°C内部基准和一个增益选择引脚，实现了2.5V（增益=1）或5.0V（增益= 2）的满量程输出。这些DAC在2.7V至5.5V单电源电压范围内工作，设计时保证了单调性。AD567xR DAC采用28引脚引线框架芯片级封装 (LFCSP)。这些DAC包含一个上电复位 (POR) 电路，可确保输出上电至零电平/中量程，直到执行一次有效的写入操作为止。AD567xR DAC具有掉电模式，可将电流消耗降至2μA (典型值）。这些DAC非常适合用于光学收发器、基站功率放大器、过程控制、工业自动化和数据采集系统等应用。

特性

  • 高性能：
    • 高相对精度 (INL)：16位时为±4LSB（最大值）（仅AD5677R）
    • TUE：±0.14% FSR（最大值）
    • 失调误差：±1.5mV (最大值）
    • FSR最大增益误差：±0.06%
    • 低漂移，2.5 V电压基准TC：2 ppm/°C（典型值）40 mA短路电流
  • 宽工作范围：
    • 工作温度范围：-40°C至+125°C
    • 电源电压范围：2.7V至5.5V
  • 简化执行：
    • 用户可选增益为1或2（增益引脚）
    • 1.8 V 逻辑兼容
  • 400kHz I2C兼容串行接口
  • 4mm x 4mm、符合RoHS指令的LFCSP28封装

应用

  • 光收发器
  • 基站功率放大器
  • 过程控制（可编程逻辑控制器 (PLC) 输入/输出卡）
  • 工业自动化
  • 数据采集系统

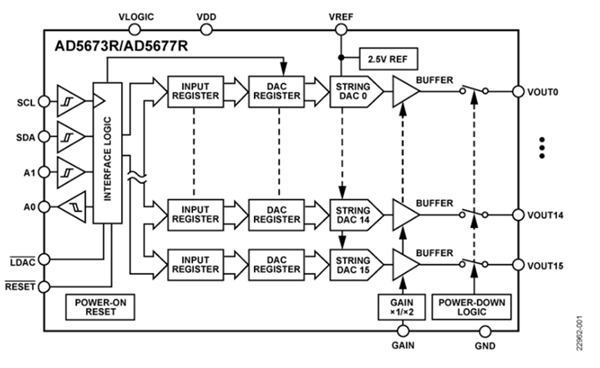

框图

框图 - Analog Devices Inc. AD567xR数模转换器 (DAC)
发布日期: 2020-06-05 | 更新日期: 2024-10-02
