Analog Devices Inc. AD5753单通道数模转换器

Analog Devices AD5753单通道数模转换器 (DAC) 的工作电源电压范围为AVSS上−33V（最小值）至AVDD1上+33V（最大值）。两个轨之间的最大工作电压为60V。片上动态功率控制 (DPC) 可以最大限度地降低封装功耗。通过使用针对最小片上功耗进行优化的降压直流-直流转换器来调整电压（VDPC+和VDPC−）实现了这一点。该电压从±5V至±27V电源电压发送至VIOUT输出驱动器电路。借助CHART引脚，可以使Highway Addressable Remote Transducer® (HART) 信号耦合到电流输出上。

AD5653采用多功能4线串行外设接口 (SPI)，其时钟速率最高可达50MHz。该接口与标准SPI、QSPI™、MICROWIRE™、数字信号处理器 (DSP) 和微控制器接口标准兼容。该接口采用可选的SPI循环冗余校验 (CRC) 和看门狗定时器 (WDT)。与类似DAC的早期版本（例如输出电流监控和集成式12位诊断模数转换器 (ADC)）相比，AD5753改进了诊断特性。通过在VIOUT、+VSENSE和−VSENSE引脚上包含线路保护装置，进一步提高了稳健性。

特性

  • 16位分辨率和单调性
  • 用于热管理的正负DPC
  • 在单个端子上提供电流或电压输出
  • 电流输出范围：0mA至20mA、4mA至20mA、0mA至24mA、±20mA、±24mA以及−1mA至+22mA
  • 电压输出范围（具有20%超量程）：0V至5V、0V至10V、±5V和±10V
  • 用户可编程失调和增益
  • 高级片上诊断，包括12位ADC
  • 2个外部ADC输入引脚
  • 片上基准电压源
  • 强大的架构，包括输出故障保护
  • 温度范围：-40°C至+115°C
  • 40引脚、6mm × 6mm LFCSP封装

应用

  • 过程控制
  • 执行器控制
  • 通道隔离模拟输出
  • 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
  • HART网络连接

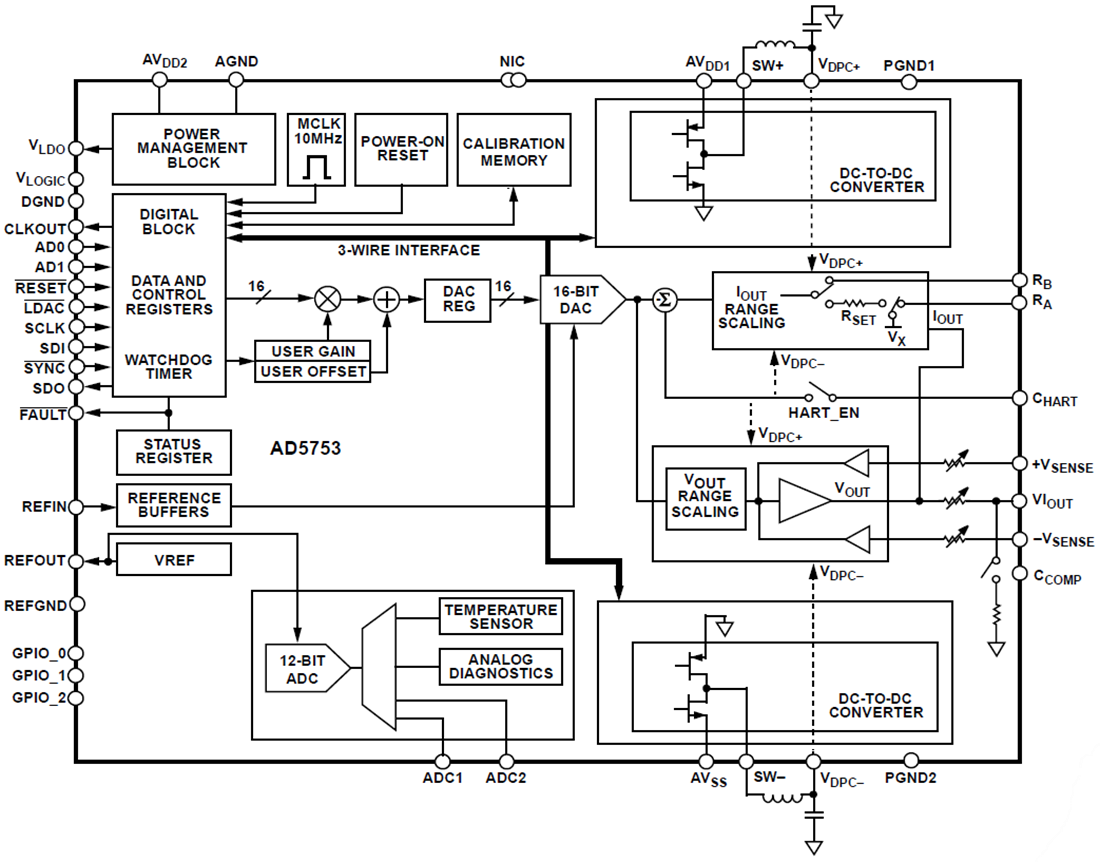

功能框图
