Analog Devices Inc. AD5758数模转换器 (DAC)
Analog Devices AD5758数模转换器 (DAC) 是一款单通道、电压和电流输出数模转换器 (DAC)。该DAC采用AVSS −33V（最小值）至AVDD1 +33V（最大值）电源供电，两个供电轨之间的最大工作电压为60V。片上动态功率控制 (DPC) 利用一个优化用于实现最小片上功耗的降压型直流-直流转换器，在5V至27V范围内将输出驱动器电路的电源电压 (VDPC+) 调节至 VIOUT。CHART引脚可将HART®信号耦合到电流输出上。
AD5758采用多功能四线式串行外设接口 (SPI)，能够以最高50MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP和微控制器接口标准兼容。该接口还具有可选SPI循环冗余校验 (CRC) 和看门狗定时器 (WDT)。与前几代产品相比，AD5758具有更加先进的诊断特性，如输出电流监控和集成12位诊断模数转换器 (ADC)。该器件通过在VIOUT、+VSENSE和−VSENSE引脚上集成故障保护开关，提供了额外的鲁棒性。
特性
- 16位分辨率和单调性
- 用于热管理的DPC
- 单个引脚上提供电流/电压输出
- 电流输出范围
- 0mA至20mA、4mA至20mA、0mA至24mA、±20mA、±24mA、−1mA至+22mA
- 电压输出范围（超出范围20%）
- 0V至5V、0V至10V、±5V和±10V
- 用户可编程失调和增益
- 高级片上诊断，包括12位ADC
- 片上基准电压源
- 强大的架构，包括输出故障保护
- 温度范围：-40°C至+115°C
- 32引脚、5mm × 5mm LFCSP封装
应用
- 过程控制
- 执行器控制
- 通道隔离模拟输出
- 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
- HART网络连接
视频

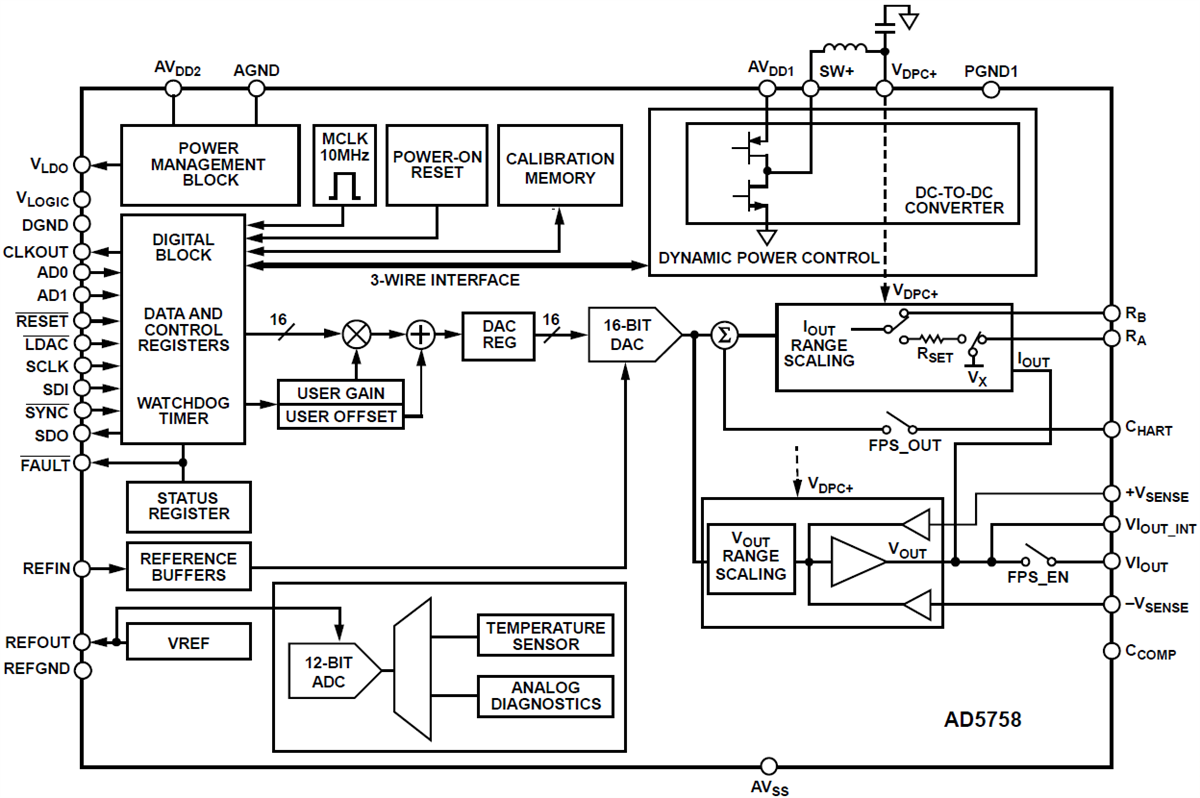

功能框图
发布日期: 2018-09-14
| 更新日期: 2023-02-24
