Analog Devices Inc. AD5790电压输出DAC
Analog Devices Inc. AD5790电压输出DAC是单通道、20位、无缓冲电压输出数模转换器 (DAC)，采用高达33V的双极性电源供电。AD5790的额定正基准输入范围为5V至VDD至-2.5V，额定负基准输入范围为VSS +2.5V至0V。该器件支持±2LSB最大范围的相对精度规范，保证工作单调性，差分非线性 (DNL) 规范为−1LSB至+3LSB。此外， AD5790 DAC采用多功能3线串行接口，其时钟速率高达35MHz ，兼容标准串行外设接口 (SPI)、QSPI™、MICROWIRE™和DSP接口标准。片上还包括基准缓冲器。
DI AD5790电压输出DAC结合了上电复位电路，可确保DAC输出在已知输出阻抗状态下上电至0V，并保持该状态，直到执行对器件的有效写操作为止。
AD5790采用LFCSP-24封装，在高达±16.5V的宽电源电压范围内工作。
特性
- 单通道20位电压输出DAC，±2LSB INL
- 输出噪声频谱密度：8nV/√Hz
- 长期线性误差稳定性：0.1LSB
- 增益误差温度系数：±0.018ppm/°C
- 输出电压稳定时间：2.5µs
- 中档毛刺脉冲：3.5nV-sec
- 集成式精密基准缓冲器
- 工作温度范围：-40°C至+125°C
- 4mm × 5mm LFCSP封装
- 宽电源电压范围：高达±16.5V
- 35MHz施密特触发数字接口
- 1.8V兼容数字接口
应用
- 医疗仪器
- 测试与测量
- 工业控制
- 科学和航空航天仪器
- 数据采集系统
- 数字增益与失调调节
- 电源控制

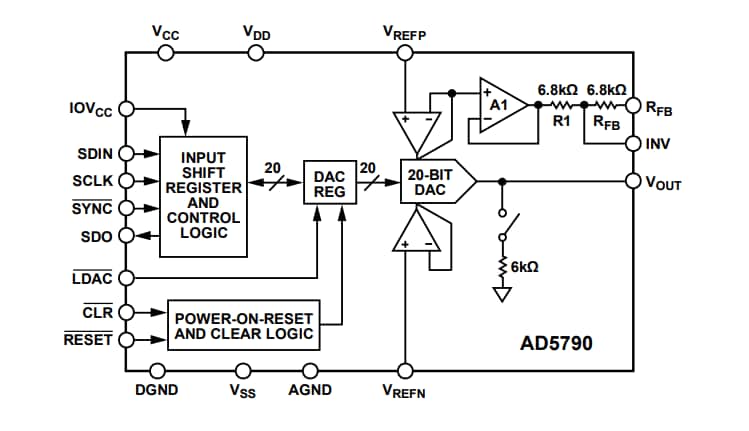

框图
