Analog Devices Inc. AD5791电压输出DAC
ADI AD5791单通道、20位、无缓冲电压输出DAC采用最高33V的双极性电源供电。AD5791具有1ppm精度、低至7.5nV/√Hz的噪声频谱密度以及高达±16.5V的宽电源电压范围。该DAC的正基准输入电压范围为5V至VDD–2.5V，负基准输入电压范围为VSS +2.5V至0V。AD5791的最大相对精度为±1LSB。该器件可保证工作单调性，DNL最大值为±1LSB。
AD5791采用多功能3线串行接口，可在高达35MHz时钟速率下工作，并与标准SPI、QSPI™、MICROWIRE™以及DSP接口标准兼容。该器件内置上电复位电路，用于确保DAC上电后输出至0V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。另外，AD5791还具有输出钳位特性，可将输出置于已定义的负载状态。
特性
- 分辨率：1ppm
- INL：1ppm
- 噪声频谱密度：7.5nV/√Hz
- 长期线性稳定性：0.19LSB
- 温度漂移：< 0.05ppm/°C
- 建立时间：1μs
- 20引脚TSSOP封装
- 毛刺脉冲：1.4nV-sec
- 宽电源电压范围：最高±16.5V
- 35MHz施密特触发数字接口
- 1.8V兼容数字接口
- 军用温度范围（−55°C至+125°C）
应用
- 支持国防和航空航天应用（AQEC标准）
- 医疗仪器
- 工业控制
- 测试和测量
- 高端科学和航空航天仪器

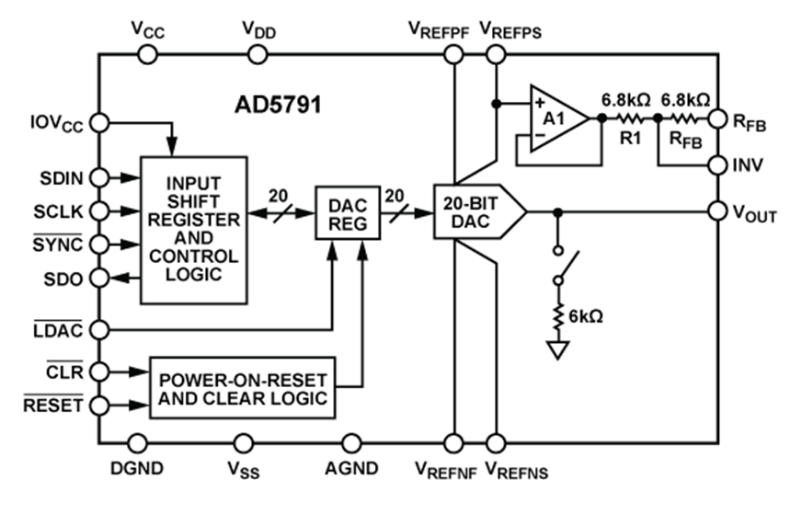

框图
