Analog Devices Inc. AD7386 4通道、4MSPS、16位SAR ADC

Analog Devices Inc. AD7386 4通道、4MSPS、16位逐次逼近寄存器 (SAR) 模数转换器 (ADC) 采用3V至3.6V电源供电。该款双路同步采样ADC可在CS输入的下降沿对单端模拟输入进行采样和转换。AD7386 ADC具有片上时序控制器和集成式片上过采样模块，可在较低的带宽下改善动态范围并减少噪声。借助单独的逻辑电源，该ADC可与1.8V、2.5V和3.3V接口兼容。AD7386采用16引脚LFCSP封装，工作温度范围为-40°C至125°C。典型应用包括电机控制位置反馈、电机控制电流检测、声纳、电源质量和数据采集系统。

特性

  • 16位双路同步采样SAR ADC
  • 单端模拟输入
  • 4通道，采用2:1多路复用器
  • 通道时序控制器模式
  • 高达4MSPS的吞吐速率
  • 片上过采样功能
  • SNR（典型值）：
    • 87.5dB，VREF = 3.3V（外部）
    • 93dB，OSR = 8，VREF = 2.5V（内部）
  • INL（典型值）：±1.5LSB
  • 分辨率提升功能
  • 10ppm/°C时内部基准电压源为2.5V（最大值）
  • 警报功能
  • 温度范围：-40°C至+125°C
  • 16引脚、3mm × 3mm LFCSP封装

应用

  • 电机控制位置反馈
  • 电机控制电流检测
  • 声纳
  • 电源质量
  • 数据采集系统
  • EDFA应用
  • I和Q解调

视频

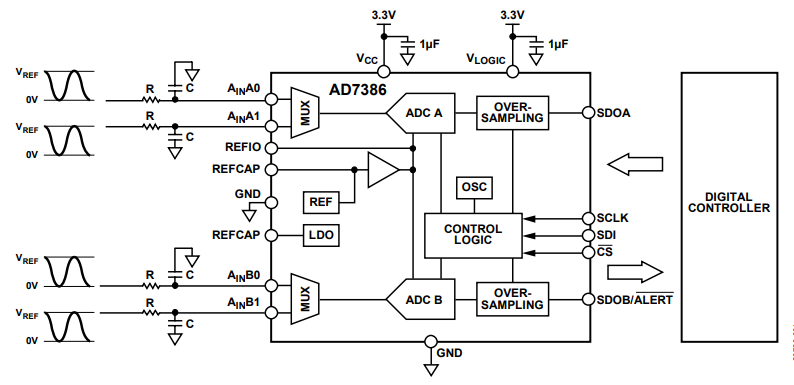

框图

框图 - Analog Devices Inc. AD7386 4通道、4MSPS、16位SAR ADC

应用电路

应用电路图 - Analog Devices Inc. AD7386 4通道、4MSPS、16位SAR ADC

引脚配置

原理图 - Analog Devices Inc. AD7386 4通道、4MSPS、16位SAR ADC
发布日期: 2019-10-16 | 更新日期: 2025-02-07
