Analog Devices Inc. 亚德诺半导体 AD7685 16 位 PulSAR 模数转换器
亚德诺半导体 AD7685 16 位 PulSAR® 模数转换器（ADC）是一款电荷再分配、逐次逼近型模数转换器，使用一个 VDD 电源供电。AD7685 内含一个低功耗、高速、16 位采样模数转换器，无失码，一个内部转换时钟和一个多功能串行端口。这些设备还包含一个低噪音、宽带宽、短孔径延迟/跟踪保持式电路。采用独立电源 VIO 时，AD7685 模数转换器与 1.8V、2.5V、3V 和 5V 逻辑兼容。通过使用 SPI 兼容串行接口, 设计人员能将几个模数转换器以“菊花链”形式连结到单个三线式总线上，并提供一个可选的忙指示器。AD7685 16 位 PulSAR ADC 采用 10 引脚 MSOP 或 10 引脚(QFN) LFCSP 封装，工作温度范围为−40°C 到 +85°C，适用于电池供电设备、移动通信、数据采集、个人数字助理(PDA)、医用仪器、 仪表及过程控制。
特性
- 16-bit resolution with no missing codes
- 250kSPS Throughput
- ±0.6 LSB typical, ±2 LSB maximum (±0.003% of FSR) INL
- 93.5dB at 20kHz SINAD
- −110dB at 20kHz THD
- Pseudo-differential analog input range
- 0V to VREF with VREF up to VDD
- No pipeline delay
- Single-supply operation 2.3V to 5.5V with 1.8V to 5V logic interface
- Proprietary serial interface: SPI-/QSPI™-/MICROWIRE™-/DSP-compatible
- Daisy-chain multiple ADCs, BUSY indicator
- Power dissipation
- 1.4μW at 2.5V/100 SPS
- 1.35mW at 2.5V/100 kSPS, 4mW at 5V/100 kSPS
- Standby current: 1nA
- 10-lead package: MSOP (MSOP-8 size) and 3mm × 3mm LFCSP (SOT-23 size)
- Pin-for-pin-compatible with 10-lead MSOP/PulSAR® ADCs
应用
- Battery-powered equipment
- Medical instruments
- Mobile communications
- Personal digital assistants(PDAs)
- Data acquisition
- Instrumentation
- Process controls

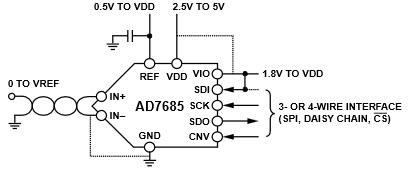

Typical Application Circuit
