ADI AD8410A电流检测放大器提供一个封装内trim内核,在整个工作温度范围和共模电压范围内的典型失调漂移为±0.21µV/°C。该放大器包含用于执行宽输入共模范围和平衡输入偏置电流的电路(无论输入差分或共模电压如何)以及用于执行超低CMRR漂移的电路。AD8410A还集成了电路,可在存在脉宽调制 (PWM) 型输入共模电压的情况下实现输出精度。
AD8410A可在−40°C至+125°C温度范围内工作,采用8引脚SOIC_N封装。
特性
- 封装内Trim内核 (DigiTrim™)
- 精密,无斩波和/或自动调零
- 失调漂移:±0.21µV/°C(典型值)
- 整个温度范围内的电压失调最大值:±200µV
- 直流CMRR:142dB(典型值)
- 交流CMRR:96dB(50kHz时典型值)
- 宽共模输入电压范围
- -2V至+70V,连续工作
- -20V至+85V,持续有效
- 2.2MHz小信号,-3dB带宽
- 初始增益:20V/V
- 宽工作温度范围:-40°C至+125°C
- 双向工作
- 工作电源电压范围:2.9V至5.5V
- 采用8引脚SOIC封装
- 符合AEC-Q100汽车标准
应用
- 相内或高压侧电流检测,用于
- BLDC电机、低电感电机中的电机控制
- 双向48V至12V直流-直流转换器
- 螺线管控制器
- 电源轨监控
- 低压侧电流检测
- 数据中心电源单元 (PSU) 和电池备用单元 (BBU)

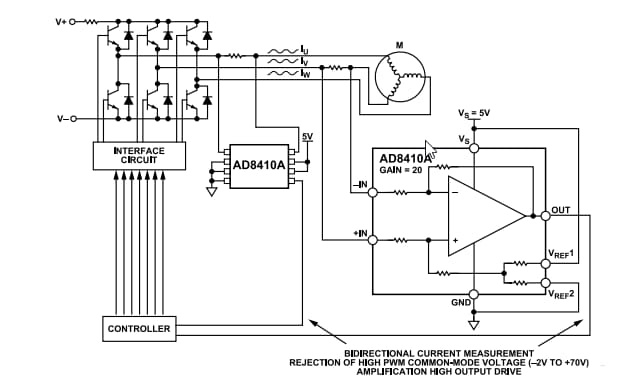

典型应用电路
功能框图
发布日期: 2023-03-22
| 更新日期: 2025-02-18
