ADI AD8412A电流检测放大器采用封装内调整内核,可在整个工作温度范围和共模电压范围内实现±0.30μV/°C的典型失调漂移,无需斩波和自动归零时钟(这可能导致应用中的互调)。该放大器包括可达到宽输入共模范围和平衡输入偏置电流的电路,不受输入差分或共模电压影响,以及可实现超低CMRR漂移的电路。AD8412A还集成了电路,有助于在存在脉冲宽度调制(PWM)型输入共模电压时实现输出精度。
AD8412A在-40°C至+125°C温度范围内具有突破性的性能,采用8引脚MSOP封装。
特性
- 1.8MHz小信号、-3dB带宽
- 封装内调整内核(DigiTrim™)
- 精密,无斩波和/或自动调零
- 失调漂移:±0.30μV/°C(典型值)
- 在整个温度范围内的最大电压失调电压为±200μV
- 直流CMRR:131dB(典型值)
- 交流CMRR:97dB(50kHz时典型值)
- 双向工作
- 宽共模输入电压范围
- 连续工作电压:-2 V至+50 V
- 连续有效电压:-20 V至+85 V
- 10V/V初始增益
- 宽工作温度范围:-40 °C至+125 °C
- 电源工作范围:2.9V到5.5V
- 采用8引脚MSOP封装
应用
- 用于以下领域的同相或高侧电流检测:
- BLDC电机、低电感电机中的电机控制
- 双向48V至12V直流-直流转换器
- 螺线管控制器
- 电源轨监控
- 低侧电流检测
典型应用电路

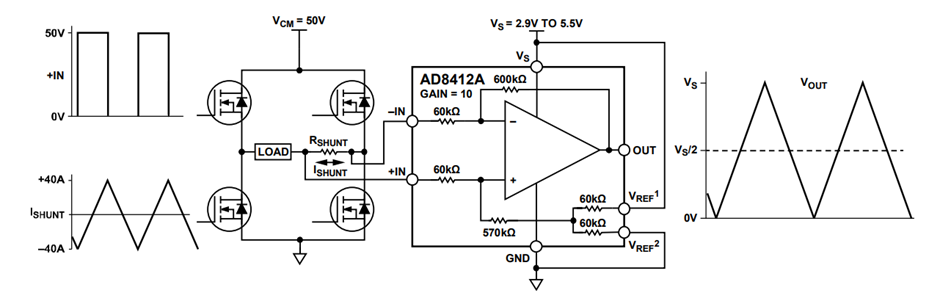

功能框图
