Analog Devices Inc. AD9082-FMCA-EBZ评估板
Analog Devices Inc. AD9082-FMCA-EBZ评估板包括在各种模式和配置下运行AD9082混合信号前端 (MxFE®) 射频收发器所需的支持电路。AD9082-FMCA-EBZ评估板连接到ADS9-V2EBZ板，通过分析、控制、评估 (ACE) 软件进行评估。这些板还可以连接Xilinx® 或Intel® 现场可编程门阵列 (FPGA) 开发板。ACE软件有助于在各种模式下设置AD9081或AD9082收发器，并捕获模数转换器 (ADC) 数据进行分析。DPGDownloaderLite软件可生成矢量并将其传输到数模转换器 (DAC)，其可发送到频谱分析仪进行进一步分析。
特性
- 全功能评估板，用于AD9082射频收发器
- PC软件，通过ACE软件进行控制
- HMC7044提供的板载时钟管理器件和FPGA时钟
- 可选择切换到外部直接时钟
- 所需的其他硬件：
- ADS9-V2EBZ 基于FPGA的数据采集板
- 信号发生器，用于模拟输入
- 频谱分析仪（用于测量DAC输出）
- SMA电缆
- SMA母头转母头适配器（可选）
- 以太网转USB适配器（可选）
- PC，带USB端口和以太网端口
- Windows® 7或更高版本操作系统
- 所需软件：
- ACE软件
- DPGDownloaderLite软件（包含在ACE安装中）
- WinSCP（或类似Telnet软件）
应用
- 无线通信基础设施
- 微波点对点、E波段和5G毫米波
- 宽带通信系统
- DOCSIS 3.1和4.0 CMTS
- 相控阵雷达和电子对抗
- 电子测试与测量系统

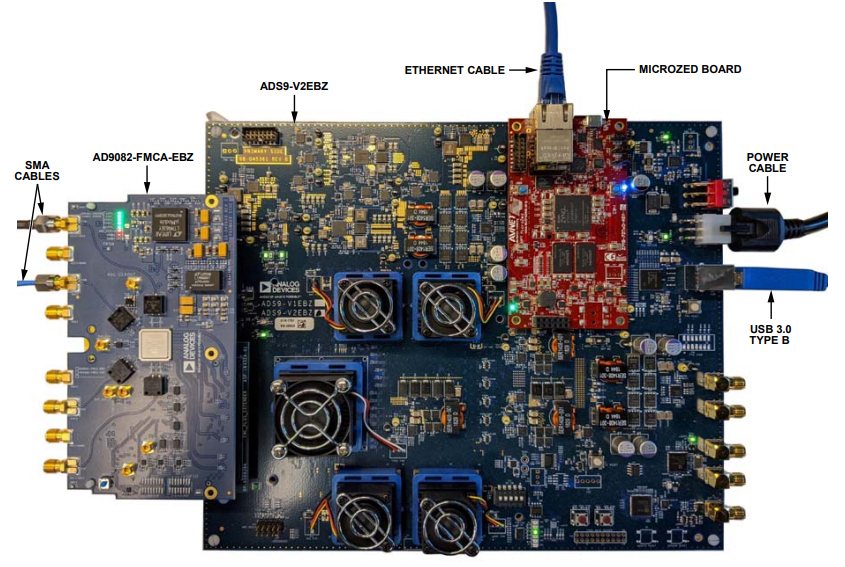

评估板连接概述

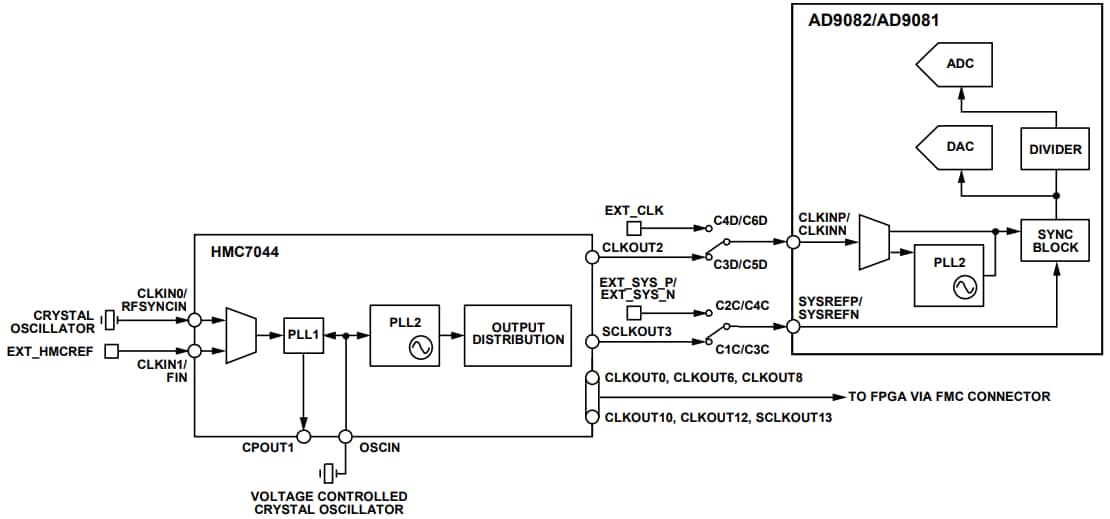

默认时钟方案
