Analog Devices Inc. AD9213射频模数转换器
Analog Devices Inc. AD9213射频模数转换器是一款单通道、12位、6GSPS/10.25GSPS射频 (RF) ADC，具有6.5GHz输入带宽。AD9213支持高动态范围频率和需要宽瞬时带宽和低转换误差率 (CER) 的时域应用。AD9213具有16通道JESD204B接口，以支持最大带宽能力。
特性
- 高瞬时动态范围
- NSD
- -155dBFS/Hz（10GSPS时，-9dBFS），170MHz输入
- -153dBFS/Hz（10GSPS时，-1dBFS），170MHz输入
- SFDR：70dBFS（10GSPS时，-1dBFS），1000MHz输入
- SFDR，H2和H3除外（最差其他杂散）：89dBFS（10GSPS时，-1dBFS），1000MHz输入
- 低功耗：<4.6W（典型值，10GSPS时）
- 集成输入缓冲器（6.5GHz输入带宽）
- 1.4V p-p满量程模拟输入 (RIN = 50Ω)
- 过压保护
- 16通道JESD204B输出（最高16Gbps的线路速率）
- 多芯片同步功能，具有1采样精度
- 提供DDC NCO同步功能
- 集成DDC
- 可选抽取系数
- 16种profile设置，支持快速跳频
- 支持高效AGC的快速超量程检测
- 片上温度传感器
- 片上负电压发生器
- 低CER：<1×10-16
- 12mm × 12mm、192引脚BGA-ED封装

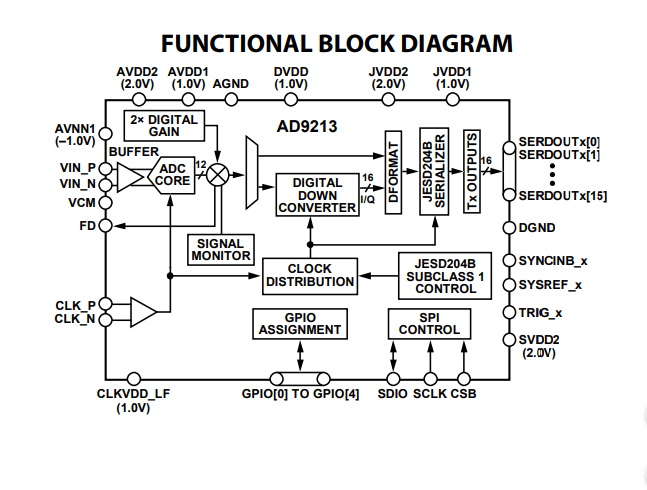

框图
