Analog Devices Inc. Analog Devices AD9656EBZ 评估板
Analog Devices AD9656EBZ 评估板用于评估 AD9656 四通道 16 位模数转换器的性能。AD9656EBZ 提供在各种模式和配置下运行该器件所需的全部支持电路。它被设计为可直接与 HSC-ADC-EVALEZ 的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog 软件包用来与器件的硬件部分实现接口，可让用户 下载捕获的数据，并使用用户友好型图形界面进行分析。同时，SPI 控制器软件包也兼容硬件部分，可让用户使用 AD9656 的 SPI 可编程功能。
特性
- SPI interface for setup and control
- External, onboard oscillator
- On-board LDO regulator, needing a single external 6V, 2A DC supply
- ADC VREF configurable for ADC-internal reference, onboard reference, off-board reference
- VisualAnalog® and SPIController software interfaces
- Software needed:
- Visual Analog
- SPI Controller
- Equipment needed:
- 6V 2A switching supply (such as CUI EPS060250UH-PHP-SZ) (optional)
- 12V, 3A switching power supply
- Analog signal source and anti-aliasing filter
- Analog Clock source (if not using the on-board crystal)
- PC running Windows
- USB 2.0 port recommended (USB 1.1 compatible)
- AD9656 evaluation board (AD9656EBZ)
- HSC-ADC-EVALEZ data capture board

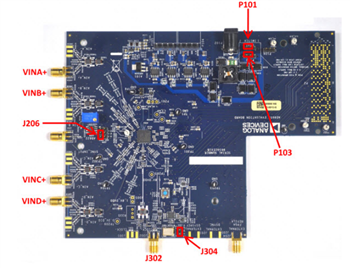

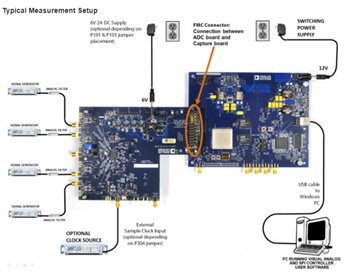

Default Jumper Connections
