Analog Devices Inc. AD9744 TxDAC®数模转换器
Analog Devices Inc. AD9744 TxDAC®数模转换器是TxDAC系列的14位分辨率、宽带、第三代成员。该系列是高性能、低功耗CMOS数模转换器 (DAC)。TxDAC系列由引脚兼容的8位、10位、12位和14位DAC组成，专门优化用于通信系统的发射信号路径。
特性
- 引脚兼容TxDAC产品系列的高性能成员
- 出色的无杂散动态范围性能
- SFDR转Nyquist
- 83dBc（5MHz输出时）
- 80dBc（10MHz输出时时）
- 73dBc（20MHz输出时时）
- 5MHz输出时SNR，125 MSPS：77dB
- 二进制补充或直接二进制数据格式
- 差分电流输出：2mA至20mA
- 功率耗散：135mW（3.3V时）
- 掉电模式：15mW（3.3V时）
- 片上1.2V基准
- 兼容CMOS的数字接口
- 28引脚SOIC、28引脚TSSOP和32引脚LFCSP封装
- 边缘触发锁存器
应用
- 宽带通信发射通道
- 直接IF
- 基站
- 无线本地环路
- 数字无线电链接
- 直接数字合成 (DDS)
- 仪器仪表

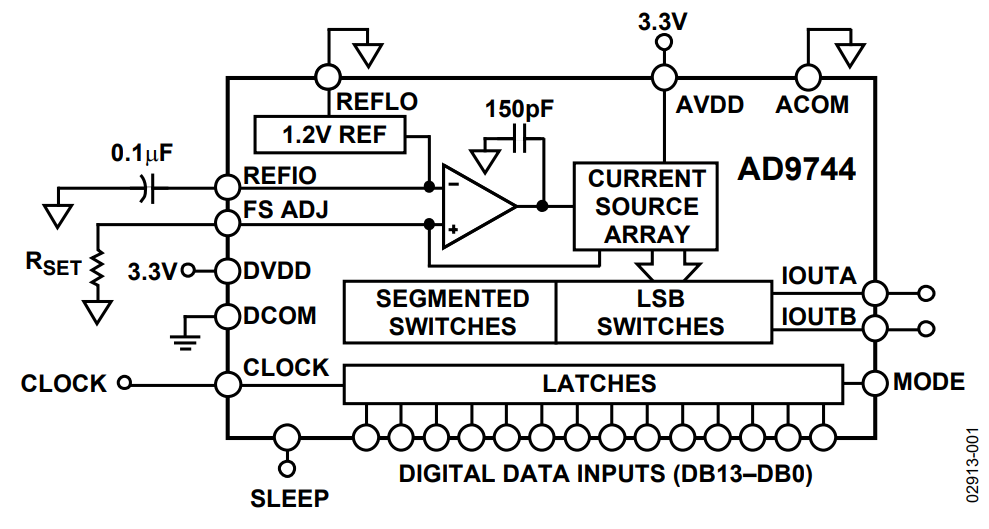

功能框图
