Analog Devices Inc. ADA4523-1低噪声零漂移运算放大器
Analog Devices Inc. ADA4523-1低噪声零漂移运算放大器在4.5V至36V宽电源范围内具有精密直流性能。ADA4523-1的最大失调电压为 ±4µV，输入噪声电压范围为0.1Hz至10Hz（典型值） 。 ADA4523-1的自校准电路可实现IN 低失调电压随温度漂移（最大值为0.01µV/°C) 和随时间变化漂移零。ADA4523-1还具有 片上滤波功能，可实现对电磁 干扰 (EMI) 的较高抑制能力。
特性
- 电源电压范围：4.5V至36V
- 失调电压（5V时)）：± 4μV (最大值）
- 失调电压漂移：0.01°C（最大值，5V时）
- 输入噪声
- 88nV p-p电压：0.1Hz至10Hz (典型值）
- 典型光谱密度电压：4.2 nV/√Hz（1kHz时）
- 轨到轨输出
- 单位增益稳定
- GBP；5MHz（典型值）
- 下降转换率：1.8V/μs (典型值）
- PSRR：168dB（典型值，VS=4.5V至36V时）
- 开环电压增益：160dB（典型值，VOUT =±14.75V、RL =10kΩ、VS=30V时）
- CMRR：160dB（典型值，VCM=-15.1V至+13.5V，VS =30V时）
- 集成EMI滤波器
- 关断模式
- 接地传感
- 采用8引脚 SOIC、8引脚MSOP和8引脚LFCSP封装选项
应用
- 高分辨率数据采集
- 基准缓冲
- 测试与测量
- 电子称
- 热电偶放大器
- 应变计
- 低侧电流检测
视频

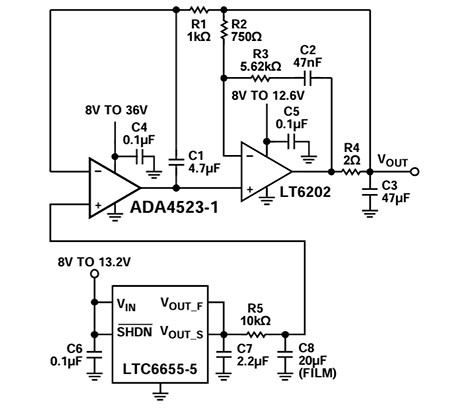

典型应用
发布日期: 2020-05-21
| 更新日期: 2025-08-24
