Analog Devices Inc. ADALM-PLUTO主动学习模块

Analog Devices ADALM-PLUTO SDR主动学习模块 (PlutoSDR) 向电气工程专业的学生介绍软件定义无线电 (SDR)、射频 (RF) 和无线通信的基础知识。该模块针对不同层次和背景的学生而设计，可将这款独立自足的便携式射频实验室同时用于教师辅导和自主学习。

便携工具
搭配笔记本电脑或平板电脑使用时，PlutoSDR可用作个人便携工具，对课堂学习进行巩固。PlutoSDR支持MATLAB®和Simulink®软件包。这些软件包提供创新的图形用户界面 (GUI)，让学生可以更快学会，更巧妙地开展工作并探索更多知识。

探索射频理论和射频实践
通过ADALM-PLUTO SDR主动学习模块，学生们在攻读技术、科学或工程学位的同时，可以在实际的射频和通信领域打下坚实的基础。ADALM-PLUTO SDR主动学习模块具有独立的接收和发射通道，可在全双工模式下工作。PlutoSDR最高能够以61.44MSPS的速度，从325MHz至3.8GHz 的调谐范围获取和生成射频模拟信号。由于PlutoSDR通过libiio驱动程序启动，因此它支持OS X^®、Windows^®和Linux^®，可让学生在多种设备上学习和探索。

特性

便携式独立射频学习模块
高性价比实验平台

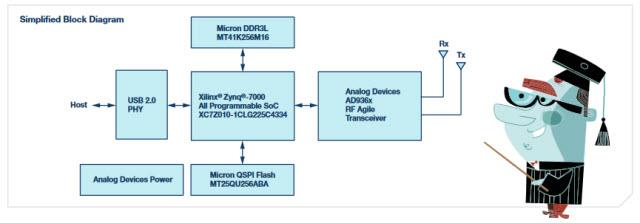

基于Analog Devices AD9363高度集成的射频捷变收发器和Xilinx® Zynq Z-7010 FPGA
射频覆盖范围：325MHz至3.8GHz
瞬时带宽最高达20MHz
灵活的速率，12位ADC和DAC
一个发射器和一个接收器，半双工或全双工
MATLAB^®、Simulink^®支持
GNU无线电拉灌电流块
Libiio、C、C++、C#和Python API
USB 2.0接口
高质量塑料外壳
电源
- 直流输入 (USB)：4.5V-5.5V
转换性能和时钟
- ADC和DAC采样率：65.2kSPS到61.44MSPS
- ADC和DAC分辨率：12位
- 频率精度：±25ppm
射频性能
- 调谐范围：325MHz到3800MHz
- Tx输出功率：7dBm
- Rx噪声系数：< 3.5dB
- Rx和Tx调制精度(EVM)：–34dB (2%)
- 射频屏蔽：无

数字规格
- USB：2.0 On-The-Go
- 内核：单ARM Cortex^®-A9，频率为667 MHz
- FPGA逻辑单元：28k
- DSP Slice：80
- DDR3L：4Gb (512MB)
- QSPI闪存：256Mb (32MB)
物理规格
- 尺寸：117mm×79mm×24mm或4.62"×3.11"×0.95"
- 重量：114g
- 温度：10°C至40°C
PlutoSDR主机接口支持的USB器件类别
- 大容量存储（便于固件更新）
- 串行（用于与Linux内核/PlutoSDR上的用户空间交互）
- 网络/RNDIS（用于加载和控制定制ARM^®应用程序）
- Libiio（用于SDR数据传输和控制的批量USB）
- 设备固件升级（用于备份固件升级）
