Analog Devices Inc. ADALM2000高级主动学习模块
Analog Devices Inc. ADALM2000 (M2K) 高级主动学习模块是一款经济划算的USB供电软件定义仪器，可让具有各种知识水平和背景的学生操作模拟与数字输入和输出。M2K内置以100MSPS速率运行的12位ADC和DAC，可将高性能实验室设备的功能以手掌大小器件实现，使电气工程学生和爱好者能够探索几十MHz范围内的信号和系统，并且不需要与传统实验设备相关的成本和容量。M2K配合Analog Devices运行于计算机上的Scopy图形应用软件使用，向用户提供了许多高性能仪表选项。
ADALM2000非常小，可装在衬衣口袋中，完全独立自足且由配有默认固件的USB供电。
特性
- USB 2.0设备和OTG（支持LAN和Wi-Fi）
- 两个通用模拟输入：
- 差分、±25V、1MΩ || 30pF、12位、100MSPS ADC，具有25MHz带宽
- 两个通用模拟输出：
- 单端、±5V、50Ω、12位、150MSPS DAC，具有30MHz带宽
- 两个可变电源
- 0V至+5V、–5V至0V、50mA
- 16个数字输入或输出引脚
- 3.3V、1.8V、100MSPS、5V耐压
- 两个数字触发器
- 3.3V或1.8V、100MSPS、5V耐压
- Scopy利用ADALM2000的特性创建以下器件：
- 电压表
- 数字示波器
- 频谱分析仪
- 电源
- 函数发生器
- 任意波形发生器
- 2端口网络分析仪
- 数字逻辑分析仪与总线分析仪
- 数字模式发生器
- 数字静态输入/输出
套件内容
- Analog Devices ADALM2000高级主动学习模块
- 测试电缆
- USB电缆
视频

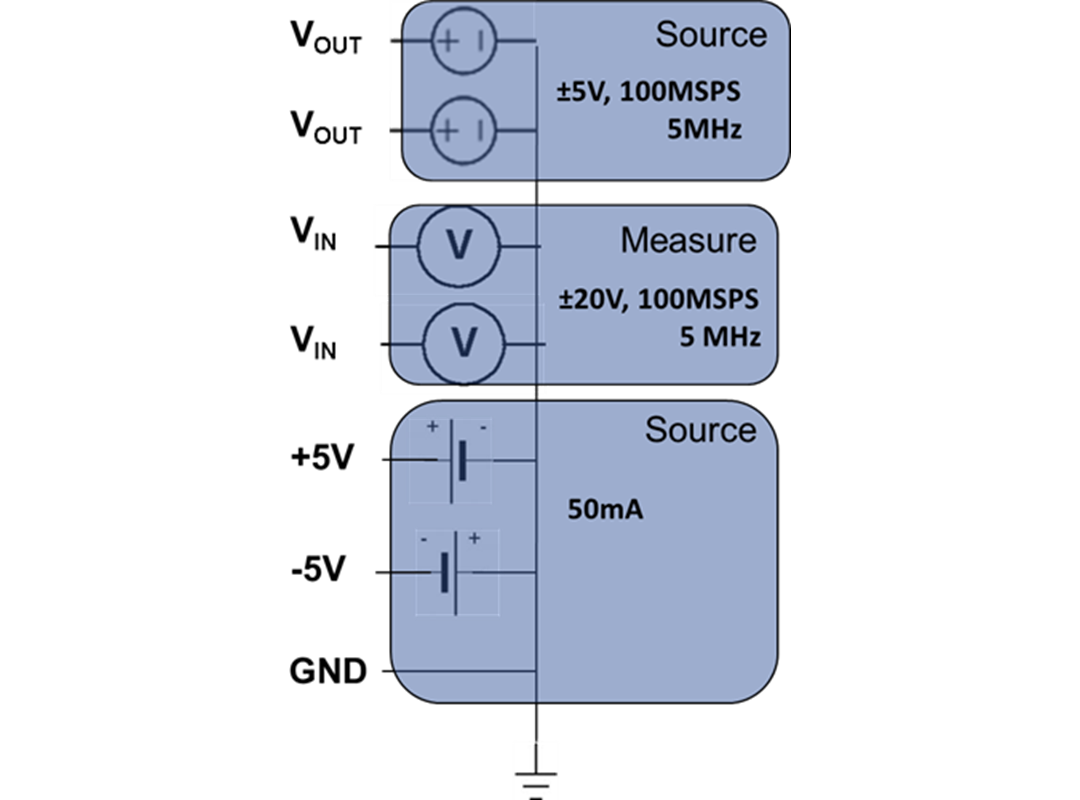

原理图
发布日期: 2017-02-14
| 更新日期: 2025-10-29
