Analog Devices Inc. ADALM-SR1板

Analog Devices Inc. ADALM-SR1设计用于与ADALM2000高级主动学习模块搭配使用。

必要设备

• ADALM2000高级主动学习模块或带外部触发输入的双通道示波器
• 两个数字万用表或附加ADALM2000
• EVAL-CN0508-RPIZ 75W单插座台式电源或0V至12V、3A可调台式电源

ADALM-SR1板可在包含所需额外设备的套件中订购：

• ADALM-SR1和ADALM2000
• ADALM-SR1、ADALM 2000和EVAL-CN0508-RPIZ台式电源

ADALM-SR1采用0.635mm (0.025mil) 接头，用于配置跳线、信号输入和信号输出。信号输入和输出是2导线接头，间距为5.08mm (200mil)，因此不会与配置跳线混淆。较低导体始终是接地连接（并非总是使用），箭头指示上导体是输入还是输出。

模式跳线在峰值电流模式和占空比控制之间进行选择。

• 峰值电流：固定频率时钟通过打开MOSFET开关启动电感器电流斜坡，达到峰值电流时开关打开。
• 占空比：直接控制MOSFET开关的占空比。

LTC6992脉宽调制器支持直接控制开关MOSFET的占空比，方法是手动调整占空比旋钮，或通过误差放大器进行控制。在峰值电流控制模式下，峰值电流可以通过调整电流阈值旋钮进行手动控制，也可以在误差放大器的控制下进行控制。电流阈值也始终在电压控制模式下工作，保持每周期电流限制作为额外的安全性和稳健性特性。

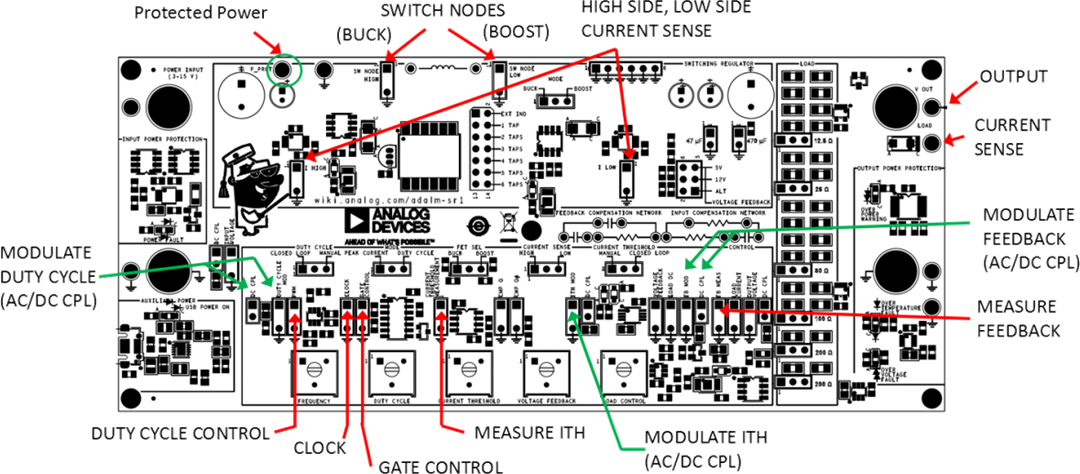

ADALM-SR1提供多个测试点用于激励（调制）和测量电路运行情况，例如输入和输出电压、电感器电流和输出电流。还可以测量电路动态响应的几个方面：

• 在开环电压模式下，通过调制占空比控制电压，用户可以对功率级的响应进行特性表征
• 在开环电流模式下，通过调制电流阈值 (ITH)，用户可以对功率级的响应进行特性表征
• 在任何闭环模式下，通过调制反馈分频器，用户可以对整个电路的闭环响应进行特性表征

ADALM-SR1具有两个电源输入。实验电源输入由用户提供，电压将根据正在进行的实验而变化。额外的microUSB连接器是5V “内务”电源的输入，可为所有控制电路供电，从而使实验电源在宽范围内变化。LT3472分别将5V电源升压/反相至+15/-2V。这样设计即可为LT1995电流检测放大器提供高压和略微负电压，以及为误差放大器提供负电源。

LT1970-1.25为误差放大器和占空比、电流阈值调整电位器提供精确的基准。

ADALM-SR1具有输入过压、欠压、反向电压和过流保护特性。LTC4368和相关电路仅在电源电压介于3V和15V之间时打开即可保护实验电源输入。该电路的电压范围为-40V至+60V。LTC4368还可用作保险丝，在电流超过2A时关闭电源。

在升压模式下，ADSRALM可在某些条件下产生高电压。如果输出超过22V，LTC2912过压/欠压监控器将禁用开关电路。SMAJ24A 24V TVS二极管提供额外保护。
