Analog Devices Inc. ADAQ4001 µModule®数据采集解决方案
Analog Devices Inc. ADAQ4001 µModule® 数据采集解决方案是一套信号链解决方案，通过将元件选择、优化和布局的信号链设计挑战从设计人员转移到器件，缩短精密测量系统的开发周期。ADAQ4001采用系统级封装 (SIP) 技术，将多个常见信号处理和调理模块集成到单个器件中，从而减少了终端系统元件数量。
ADI ADAQ4001 µModule数据采集解决方案调理模块包括高分辨率16位、2MSPS逐次逼近寄存器 (SAR)、模数转换器 (ADC)、低噪声全差分ADC驱动器放大器 (FDA) 和稳定的基准缓冲器。
ADAQ4001采用ADI iPassives® 技术，还集成了具有出色匹配和漂移特性的关键无源元件，可最大限度地减少温度相关误差源，并提供优化的性能。
ADAQ4001具有系统集成度，因此对印刷电路板 (PCB) 布局的敏感度大大降低，同时仍可灵活适应各种信号电平。兼容串行外设接口 (SPI) 的串行用户界面使用单独的VIO电源，与1.8V、2.5V、3V和5V逻辑兼容。
该器件采用小型7mm × 7mm、0.80mm间距、49引脚芯片级球形格栅阵列封装(CSP_BGA)，指定工作温度范围为−40°C至+125°C。
特性
- 改进了设计过程
- 全差分ADC驱动器，具有可选输入范围
- 输入范围（5V VREF）：±10V、±5V或±2.5V
- 包含必要的无源元件
- ±0.005% iPassives匹配电阻器阵列
- 宽输入共模电压范围
- 高共模抑制比
- 单端至差分转换
- 全差分ADC驱动器，具有可选输入范围
- 提高了信号链密度
- 小型7mm × 7mm、0.80mm脚距、49焊球CSP_BGA
- 与分立式解决方案相比，占位面积变为1/4
- 板载基准缓冲器，具有VCM生成功能
- 小型7mm × 7mm、0.80mm脚距、49焊球CSP_BGA
- 高性能
- 吞吐量：2MSPS，无流水线延迟
- 确保16位无失码
- INL：±4.6ppm（典型值），保证±11.9ppm
- SINAD：95.6dB（典型值）(G=0.454)
- 失调误差漂移：0.7ppm/°C（典型值）(G=0.454)
- 增益误差漂移：±0.5ppm/°C（典型值）
- 低总功耗：2MSPS时为51.6mW（典型值）
- 兼容SPI-/QSPI™-/MICROWIRE™-/DSP的串行接口
- 多功能逻辑接口电源，1.8V、2.5V、3V或5V
应用
- 自动测试设备
- 机械自动化
- 过程控制
- 医疗仪器
- 数字控制环路
视频

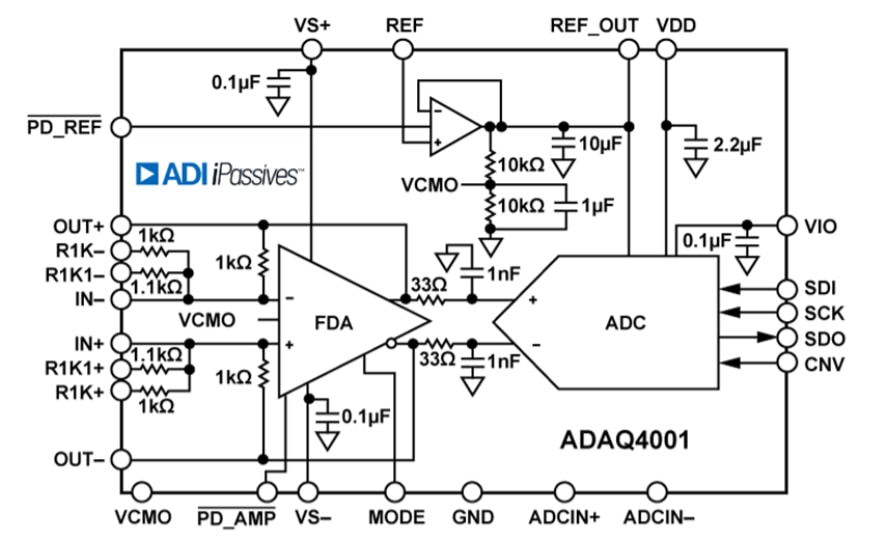

框图
发布日期: 2021-06-29
| 更新日期: 2025-02-21
