ADI ADAQ4003 µModule数据采集系统采用iPassives®技术,包括具有出色匹配和漂移特性的关键无源元件,可最大限度地减少温度相关误差源,从而优化系统性能。
该信号链解决方案采用小型、7mm × 7mm、0.80mm间距、49焊球CSP_BGA紧凑型封装,设计不影响性能,并简化最终系统物料清单管理。ADAQ4003的系统集成度大大降低了对印刷电路板 (PCB) 布局的敏感性,同时仍可灵活适应各种信号电平。
兼容串行外设接口 (SPI),串行用户接口采用独立的VIO电源供电,支持1.8V、2.5V、3V或5V逻辑。ADAQ4003的指定工作温度范围为-40°C至+125°C。
特性
- 改进了设计过程
- 全差分ADC驱动器,具有可选输入范围
- 输入范围 (5V VREF):±10V、±5V或±2.5V
- 包含必要的无源元件
- ±0.005% iPassives匹配电阻器阵列
- 宽输入共模电压范围
- 高共模抑制比
- 单端至差分转换
- 全差分ADC驱动器,具有可选输入范围
- 提高了信号链密度
- 小型7mm × 7mm、0.80mm脚距、49焊球CSP_BGA
- 与分立式解决方案相比,占位面积变为1/4
- 板载基准缓冲器,具有VCM 生成功能
- 小型7mm × 7mm、0.80mm脚距、49焊球CSP_BGA
- 高性能
- 吞吐量为2Msps,无管道延时
- 确保18位无失码
- INL:±3ppm(典型值),确保±8ppm
- SINAD:99dB(典型值)(G=0.454)
- 失调误差漂移:0.7ppm/°C(典型值)(G=0.454)
- 增益误差漂移:±0.5ppm/°C(典型值)
- 总功耗低:51.6mW(2MSPS时典型值)
- 与串行接口SPI/QSPI™/MICROWIRE™/DSP兼容
- 多功能逻辑接口电源,1.8V、2.5V、3V或5V
应用
- 自动测试设备
- 机械自动化
- 过程控制
- 医疗仪器
- 数字控制环路
视频

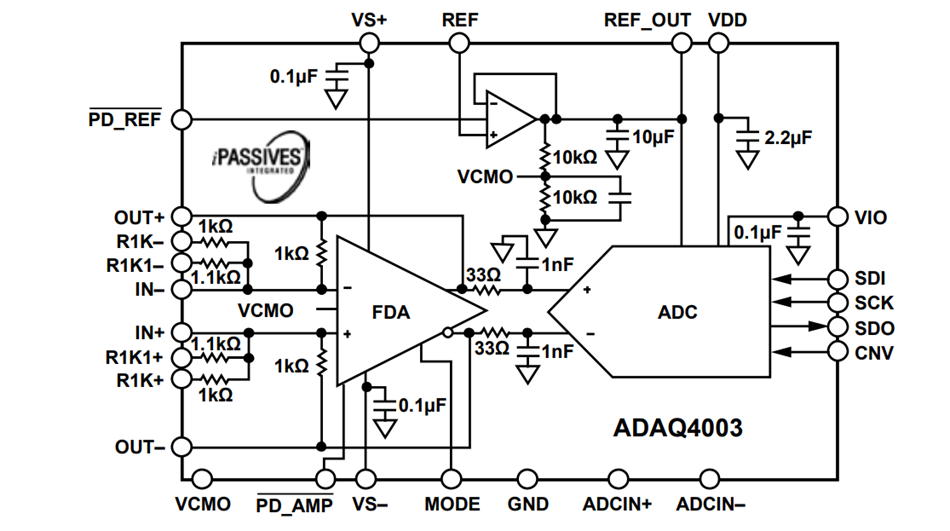

框图
