Analog Devices Inc. ADAQ4370-4 μModule®数据采集解决方案

Analog Devices Inc. ADAQ4370-4 μModule® 数据采集（DAQ）解决方案是一款四通道、16位精密DAQ信号链解决方案。该器件将元件选择的信号链设计挑战从设计人员转移到器件，从而缩短精密测量系统的开发周期。ADAQ4370-4解决方案具有片上过采样功能、0.01%典型增益误差、0.8ppm/°C典型增益漂移以及高速串行接口。典型应用包括实验室级电池测试系统、声纳、电源质量监控、数据采集系统和电机控制位置反馈。

特性

  • 简单易用的μModule® 数据采集系统：
    • 占位面积比分立式解决方案小11倍
    • 集成关键无源元件
    • 5 V 单电源操作
  • 确保16位无失码
  • 片上过采样功能
  • 2位分辨率升压
  • 超出范围指示器（警报）
  • INL：±0.85LSB（典型值），±2LSB（最大值）
  • SNR（典型值）：
    • 90.8dB（增益 = 1.0, fIN = 1kHz时）
    • 97.5dB（OSR = ×8，增益 = 1.0，fIN = 1kHz时）
  • 通道间相位匹配：0.005°（典型值，fIN = 20kHz时）
  • 集成高精度基准，3ppm/°C典型漂移
  • 增益误差：0.01%（典型值）
  • 增益漂移：0.8 ppm/°C（典型值）
  • 集成内部缓冲器，具有VCM生成功能
  • 集成全差分ADC驱动器，具有信号调节功能
    • 宽输入共模电压范围
    • 高共模抑制
  • 单端至差分转换
  • 引脚可选输入范围，超范围：
    • 输入范围：±2V、±3.3V、±5.5V、±11V
    • 增益/衰减：G = 0.3、0.6、1.0和1.6
  • 高速串行接口
  • 8mmx8mm、0.8mm脚距、81焊球CSP_BGA封装

应用

  • 实验室级电池测试系统
  • 电机控制电流检测
  • 电机控制位置反馈
  • 声纳
  • 电力质量监控
  • 数据采集系统
  • 掺饵光纤放大器（EDFA）应用
  • I和Q解调

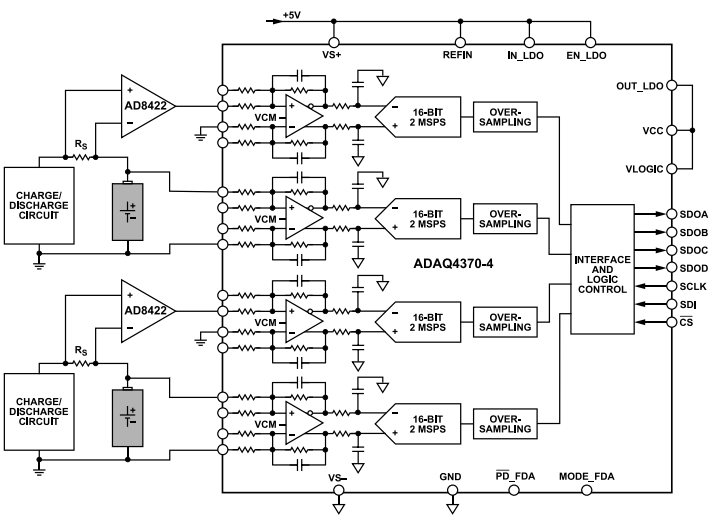

典型应用图

应用电路图 - Analog Devices Inc. ADAQ4370-4 μModule®数据采集解决方案

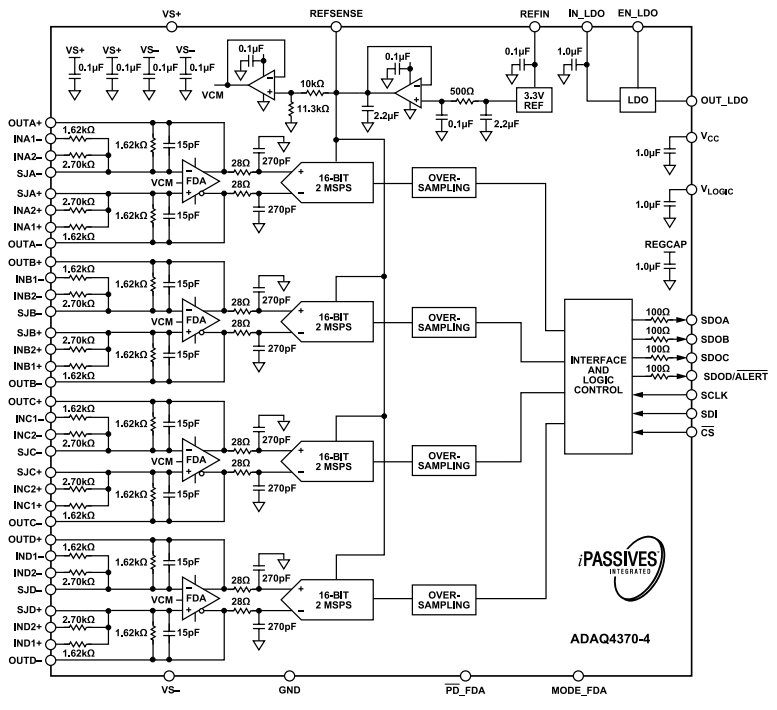

框图

框图 - Analog Devices Inc. ADAQ4370-4 μModule®数据采集解决方案
