Analog Devices Inc. ADAR2001 4通道发射器（10GHz至40GHz）
Analog Devices Inc. ADAR2001 4通道发射器（10GHz至40GHz）是一款发射器IC，针对毫米波人体扫描应用进行了优化。ADAR2001可接受2.5GHz至10GHz之间的单端连续波(CW)输入信号。该设备可提供增益、4×倍频、谐波滤波、1：4信号分离和四个独立可控的功率放大器(PAs)。具有差分输出，旨在直接驱动带差分输入的偶极天线 通过3线或4线模拟设备串行外设接口(SPI)可访所有设备功能和配置选项。
特性
- 4个输入倍频器，带可编程谐波滤波器
- 四通道差分输出PA，带独立使能控制
- 输入频率范围：2.5GHz至10GHz
- 输出频率范围：10GHz至40GHz
- 输入功率：-20dBm (50Ω)
- 输出功率：5dBm差分(100Ω)
- 所有频率下的谐波抑制：-20dBc至-40dBc
- 所有功能的3线或4线SPI控制
- 片上可编程状态机，可快速
- 开关和控制倍频器/滤波器和发射器
- 片上温度传感器、输出功率检测器和ADC
- 直流电源：450mW（电源电压2.5V）
- 6mm ×6mm的40端子LGA封装
应用
- 毫米波成像
- 安全
- 医疗
- 工业
- 宽带本机振荡器倍频器/分配器

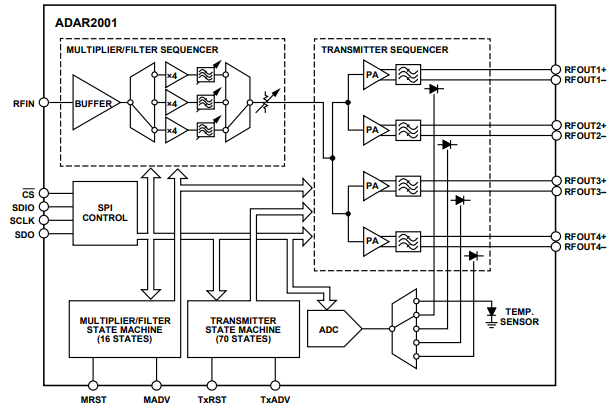

框图
发布日期: 2020-09-21
| 更新日期: 2024-11-06
