Analog Devices Inc. ADAR2004评估板
Analog Devices Inc. ADAR2004评估板设计用于评估4通道ADAR2004射频发射器，优化用于毫米波体扫描应用。该射频发射器可提供高达800MHz低中频 (IF) 输出。ADAR2004射频发射器仅需一个2.5V单电源，功耗为910mW，所有通道打开。
特性
- 四通道LNA、混频器和IF VGA
- 4个LO乘法器，带可编程谐波滤波器
- 射频输入频率范围：10GHz至40GHz
- IF输出频率范围：0MHz至800MHz
- LO输入频率范围：2.4GHz至10.1GHz
- 增益范围：21dB至41dB
- 输入P1dB：-20dBm（最小值增益时）
- 噪声系数：9dB（典型值，最大增益时）
- 3线或4线SPI控制
- 片上可编程状态机，用于快速乘法器/滤波器和接收器开关和控制
- 片上温度传感器和ADC
- 直流电源：910mW（2.5V电源）
- 7mm × 7mm、48引脚LGA封装
应用
- 毫米波成像：
- 安防
- 医疗
- 工业
- 多通道接收器
Overview

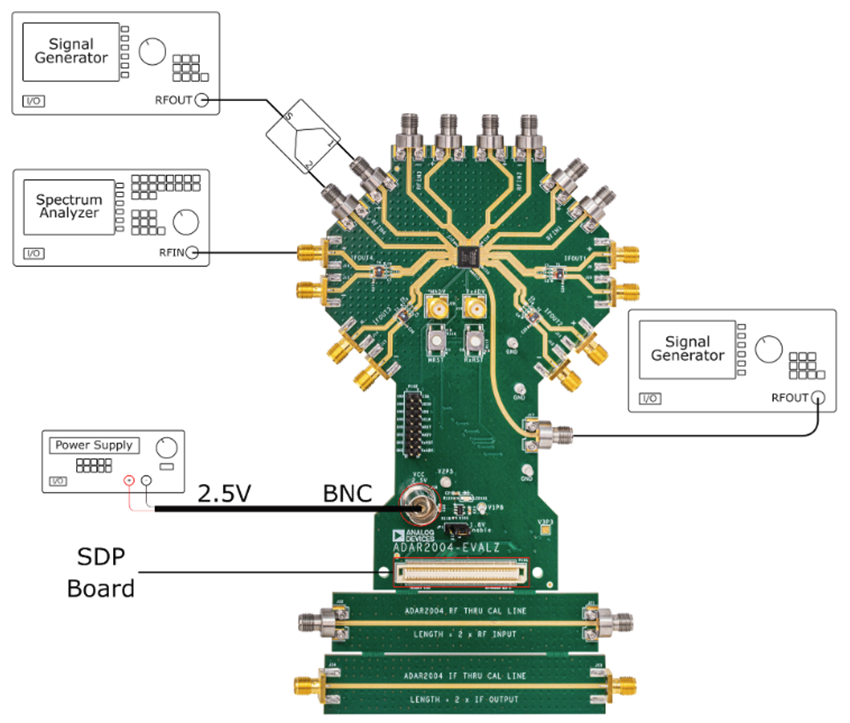

Hardware Setup
