Analog Devices Inc. ADAR2004射频接收器

Analog Devices Inc. ADAR2004射频接收器是一款4通道接收器集成电路，优化用于毫米波体扫描应用。该射频接收器具有800MHz低中频(IF)输出。ADAR2004射频接收器只需要一个2.5V电源，在所有通道打开时的功耗为910mW。     该射频接收器配有两台可编程状态机，用于简单配置、控制和快速切换倍频器、滤波器和接收器。ADAR2004由四路LNA、混频器、中频可变增益放大器（VGA）、带集成可切换谐波滤波器的四路LO倍频器和1:4信号分离器组成。

ADAR2004接收器采用48端子LGA封装，尺寸为7mm x 7mm。射频接收器工作温度范围为-40°C至85°C。应用包括安全、医疗、多通道接收器、工业和毫米波成像。

特性

  • 四通道LNA、混频器和IF VGA
  • 4个LO乘法器，带可编程谐波滤波器
  • 射频输入频率范围：10GHz至40GHz
  • 中频输出频率范围：0MHz至800MHz
  • 输入频率范围：2.4GHz至10.1GHz
  • 增益范围：21dB至41dB
  • 输入P1dB：-20dBm（典型值）（最小增益时）
  • 噪声系数：9dB（典型值）（最大增益时）
  • 3线或4线SPI控制
  • 片上可编程状态机，用于开关和控制快速乘法器/滤波器和接收器
  • 片上温度传感器和ADC
  • 直流电源：910mW（2.5V电源）
  • 7mm x 7mm、48端子LGA封装

应用

  • 毫米波成像：
    • 安全
    • 医疗
    • 工业
  • 多通道接收器

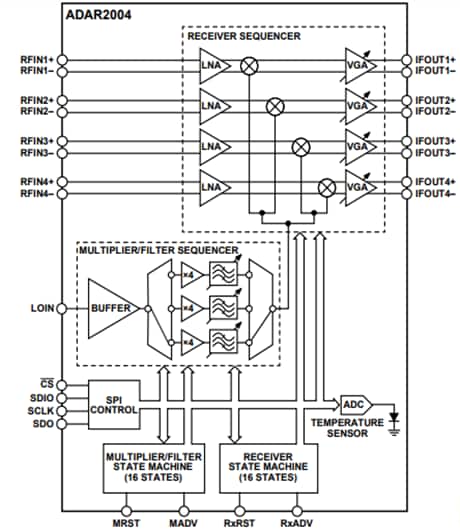

功能框图

框图 - Analog Devices Inc. ADAR2004射频接收器

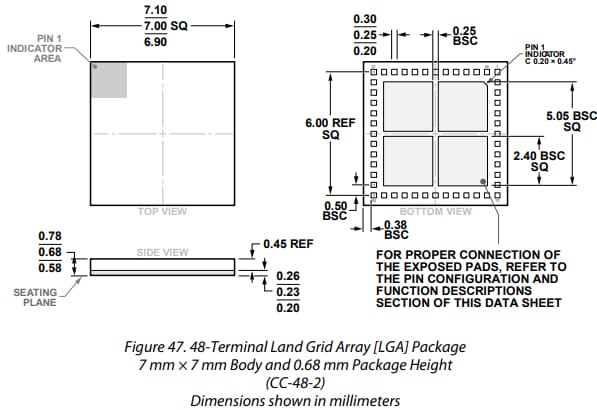

机械图纸(mm)

机械图纸 - Analog Devices Inc. ADAR2004射频接收器
