Analog Devices Inc. ADAR4002-EVALZ 评估板
Analog Devices ADAR4002-EVALZ评估板使用户能够测试ADAR4002芯片提供的所有功能和特性，包括可变增益、可变时间延迟以及两种数字模式 [串行外设接口 (SPI) 和移位寄存器]。RF信号走线采用50Ω共面波导设计，连接至设备的RF1和RF2端口，可实现与测试设备或其他印刷电路板 (PCB) 轻松连接。Analog Devices的EVAL-SDP-CS1Z (SDP-S) 控制器板使用ADAR4002 ACE插件对SPI端口或移位寄存器进行编程。
特性
- 标准单端50Ω接口
- 电源电压可方便地施加到测试环或接线柱上
- 可通过P1和P10接头获取SPI信号
应用
- 电子可控天线阵列
- 多功能阵列
- 卫星通信 (SATCOM)
- 雷达
- 数据链路
- 测试设备
必要设备
- 20GHz矢量网络分析仪 (VNA)
- 2通道电源
- EVAL-SDP-CS1Z (SDP-S) 控制器板
- PC
- 数字万用表 (DMM) 或电压表

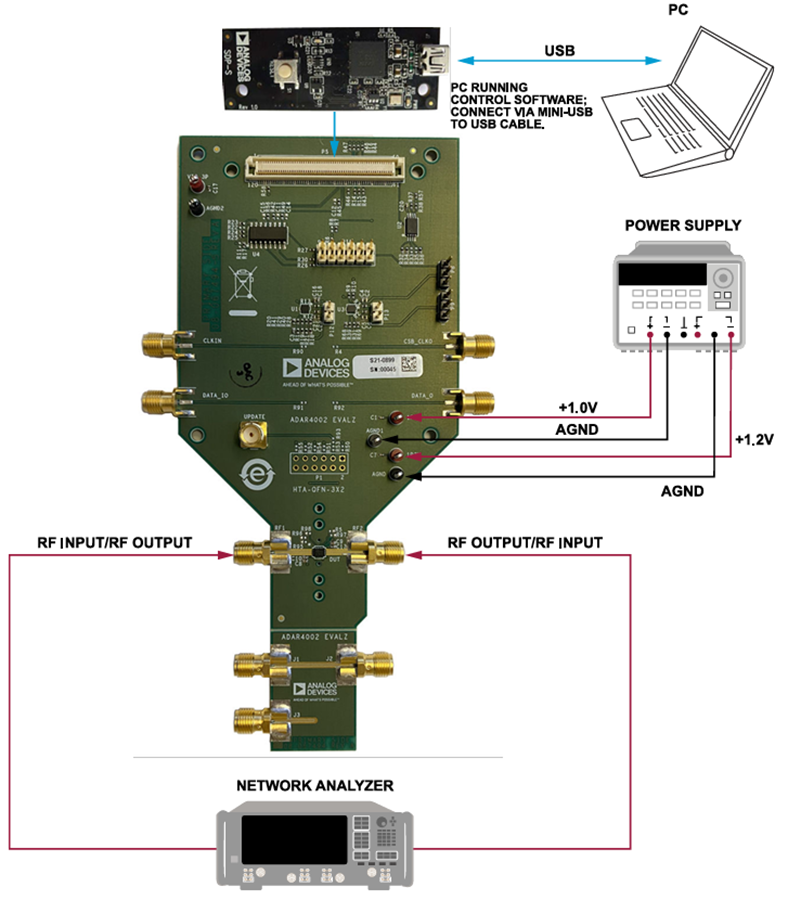

测试设置
板布局
