TDU具有两个可编程最大时间延迟,每个均具有7位控制。范围0最大延迟为508ps,分辨率为4ps(典型值)。该范围用于较低的频率,此时ADAR4002的插入损耗较小,并且需要更多的时延以实现全360°相位覆盖。范围1的最大延迟为254ps,分辨率为2ps(典型值)。与范围0相比,该范围的插入损耗较低。在较高频率下,ADAR4002的插入损耗较高,时间延迟较短,因此需要更高的分辨率。DSA分辨率为6位,衰减范围为0dB至31.5dB,步长为0.5dB。
Analog Devices ADAR4002通过移位寄存器或串行端口接口 (SPI) 设计,提供灵活的数字控制,允许将多个芯片串联起来。ADAR4002存储器包含32个TDU和DSA状态寄存器。存储器与片上序列器结合,能通过UPDATE引脚实现快速双向存储器访问。ADAR4002采用14引脚、2mm x 3mm LFCSP封装,工作温度范围范围为-40°C至+85°C。
特性
- 频率范围:0.5 GHz至19 GHz
- 可编程7位延时
- 在10GHz下,性能可实现最小的时延和衰减
- 插入损耗
- 时间延迟范围0:-20.5dB
- 时间延迟范围1:-16.2dB
- 输入IP3
- 时间延迟范围0:15.2dBm
- 时间延迟范围1:14.1dBm
- 输入P1dB:
- 时间延迟范围0:5dBm
- 时间延迟范围1:4.1dBm
- 噪声系数
- 时间延迟范围0:21.2dB
- 时间延迟范围1:16.6dB
- 插入损耗
- 可编程时间延迟范围(典型值)
- 范围0:0ps至508ps,标准分辨率为4ps
- 范围1:0ps至254ps,高分辨率为2ps
- 可编程6位衰减
- 调整范围:31.5dB
- 分辨率:0.5 dB
- 通过3线或4线SPI实现全面可编程
- 用于菊花链连接和快速数据负载的14位移位寄存器
- 1.2V和1.0V双电源供电,耗散功率为1mW
- 14引脚、3mm × 2mm、LFCSP封装
应用
- 电子可控天线阵列
- 多功能阵列
- 卫星通信 (SATCOM)
- 雷达
- 数据链路
- 测试设备

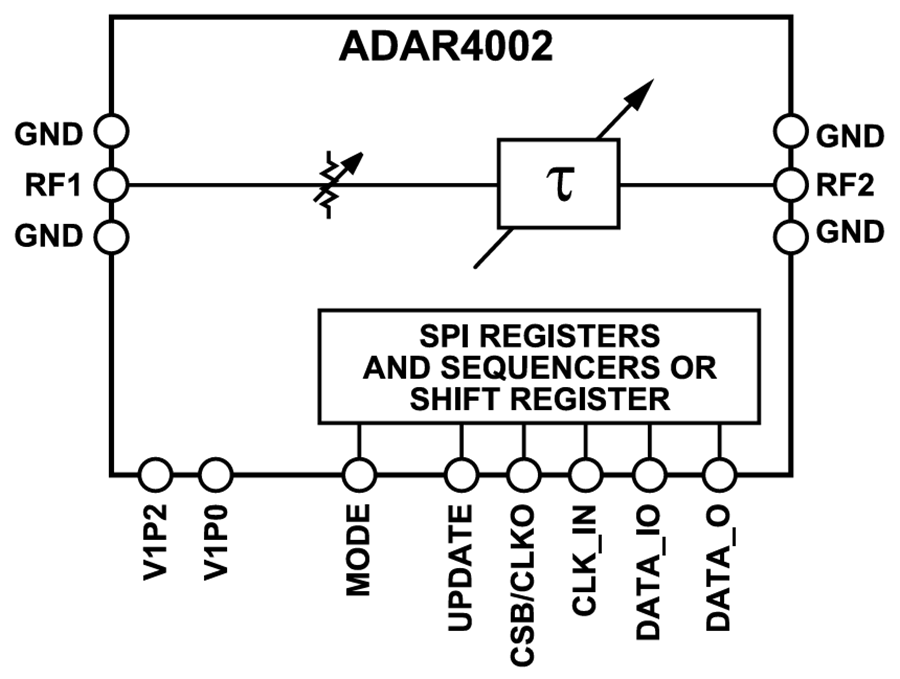

功能框图
