Analog Devices Inc. ADAU1787具有音频DSP的低功耗编解码器
Analog Devices Inc. ADAU1787具有音频DSP的低功耗编解码器具有四路输入和两路输出，集成了两个数字信号处理器 (DSP)。DSP内核到模拟输出的模拟输入路径优化实现低延迟，适合用于降噪耳机。ADI ADAU1787提供完整的耳机解决方案，仅需添加几个无源元件。
特性
- 可编程FastDSP音频处理引擎
- 采样率高达768kHz
- 双四路滤波器、限制器、音量控制、混合
- 28位SigmaDSP音频处理内核
- 使用SigmaStudio进行视觉编程
- 性能可达50 MIPS
- 低延迟、24位ADC和DAC
- 96dB SNR（通过带A加权滤波器的PGA和ADC传输信号）
- 105dB组合SNR（通过DAC和带A加权滤波器的耳塞传输信号）
- 串行端口fSYNC频率范围为8kHz至768kHz
- 5μs组延迟 (fS=768kHz) 模拟输入至模拟输出，带FastDSP旁路（零指令）
- 4个单端模拟输入，可配置为麦克风或线路输入
- 8个数字麦克风输入
- 2路模拟差分音频输出，可配置为线路输出或耳塞驱动器
- PLL支持30kHz至27MHz之间的任何输入时钟速率
- 全双工、4通道ASRC
- 2个16通道串行音频端口，支持I2S、左对齐或高达TDM16
- 8个插值器和8个抽取器，具有灵活的路由
- 电源
- 模拟AVDD（1.8V时，典型值）
- 数字I/O IOVDD（1.1V至1.98V）
- 数字DVDD（0.9V时，典型值）
- 低功耗（典型立体声ANC设置为11.079mW）
- I2C和SPI控制接口，通过I2C EEPROM自启动
- 灵活GPIO
- 42焊球、0.35mm间距、2.695mm × 2.320mm WLCSP
应用
- 降噪手机、耳机和耳塞
- 蓝牙ANC手机、耳机和耳塞
- 个人导航设备
- 数码相机和摄像机
- 乐器效果处理器
- 多媒体扬声器系统
- 智能手机

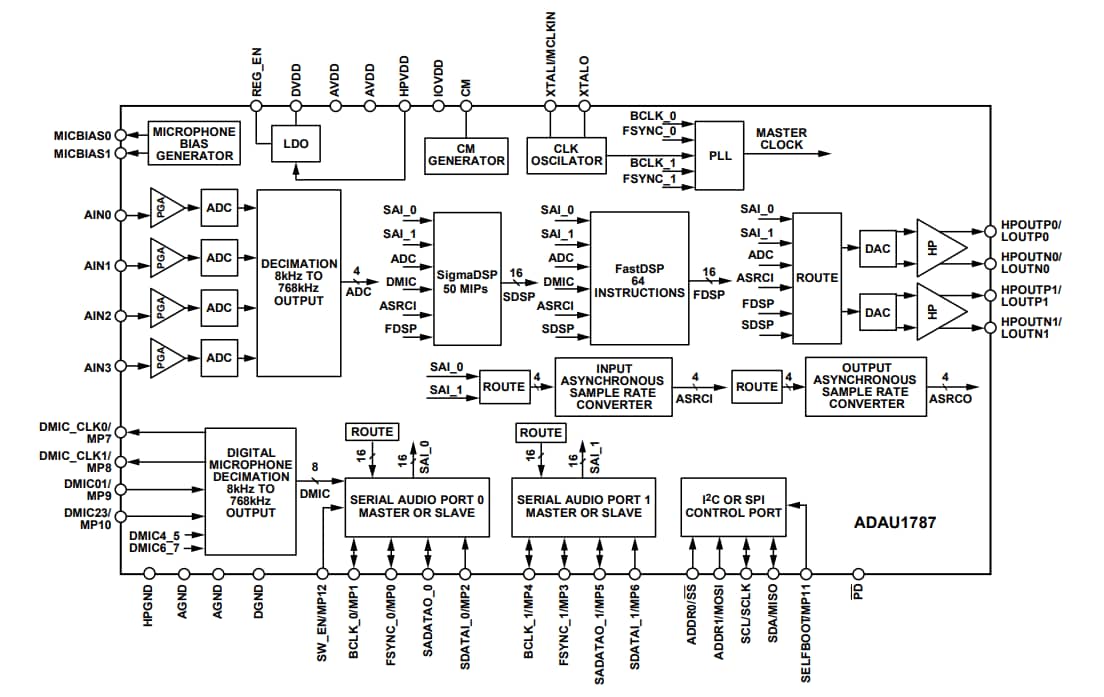

功能框图
发布日期: 2021-04-07
| 更新日期: 2022-03-11
