Analog Devices Inc. ADAU1861低功耗编解码器
Analog Devices Inc. ADAU1861低功耗编解码器具有三路输入和一路输出，将两个数字信号处理器（DSP）结合在一起。从模拟输入到DSP内核再到模拟输出的路径经过优化，可实现低延迟。设备具有高达768kHz采样率和336kB总内存。
ADI ADAU1861采用64引线框架芯片级封装（LFCSP）。
特性
- 可编程FastDSP音频处理引擎
- 采样率高达768kHz
- 双四路滤波器、限制器、音量控制和混频器
- Tensilica HiFi 3z DSP内核
- 每周期四个MAC：24×24位乘法器和64位累加器
- 灵活的电源工作模式：24.576MHz、49.152MHz、73.728MHz和98.304MHz
- 336kB总内存
- JTAG调试和跟踪
- 低延迟、24位ADC和DAC
- 106dB SNR（通过带A加权滤波器的ADC传输信号）
- 110dB组合SNR（通过带A加权滤波器的DAC和耳机传输信号）
- 可编程双精度MAC引擎，用于最大24级均衡器
- 串行端口采样率：8kHz到768kHz
- 5μs组延迟（fS =768kHz）模拟输入至模拟输出，带FastDSP旁路（零指令）
- 3路差分或单端模拟输入，可配置为麦克风或线路输入
- 8路数字麦克风输入
- 模拟差分音频输出，可配置为线路输出或耳塞驱动器
- 2条PDM输出通道
- PLL支持30kHz至36MHz任何输入时钟速率
- 4通道异步采样率转换器（ASRC）
- 2个16通道串行音频端口，支持I2S、左对齐、右对齐或高达TDM16（超频模式下TDM12）
- 8个插值器和8个抽取器，具有灵活路由
- 电源
- 模拟AVDD（1.8V时，典型值）
- 数字I/O IOVDD（1.1V至1.98V时）
- 数字DVDD（0.85V至1.21V时）
- 耳机HPVDD_L（1.2V至AVDD时）
- 控制/通讯接口
- I2C、SPI或UART控制端口
- 主四通道SPI（QSPI）
- UART通信端口
- 从QSPI闪存自启动
- 灵活GPIO和IRQ
- 64引线框架芯片级封装[LFCSP]，9mm ×9mm和0.85mm封装高度
应用
- 汽车音频系统
- 数字音效处理器

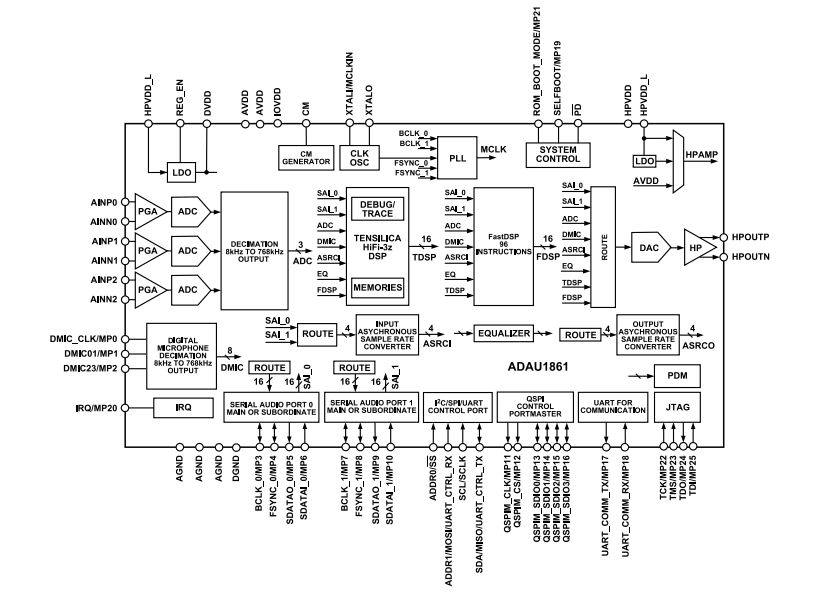

框图
发布日期: 2023-03-27
| 更新日期: 2023-04-17
