Analog Devices Inc. ADAU7118 8通道PDM至I2S/TDM转换器

Analog Devices Inc. ADAU7118 8通道PDM至I2S/TDM转换器。将四个立体声脉冲密度调制 (PDM) 比特流转换为一个脉冲编码调制 (PCM) 输出流。PDM数据的源可以是八个麦克风或其他PDM源。PCM音频数据以IC间串行 (I2S) 或时域多路复用 (TDM) 格式在串行音频接口端口上输出。ADAU7118可在商业级温度范围（-40°C至+85°C）内工作。ADAU7118采用16引脚、3mm × 3mm、0.40mm间距的引线框架芯片尺寸级封装 (LFCSP)。

特性

  • 来自数字麦克风的8通道PDM音频输入
  • 16×、32×或64×的PDM至PCM音频数据抽取率
  • 24位分辨率，支持高声压级 (SPL) 麦克风
  • 126dB A加权SNR
  • 4kHz至192kHz输出采样速率
  • 比特时钟速率为64×、128×、192×、256×、384×或512×输出采样速率
  • 双输出PDM时钟
  • 自动PDM时钟生成
  • BCLK移除后自动关断
  • 可选择I2C控制或硬件模式运行
  • 使用48kHz频率采样速率和1.8V电源时，8个通道的DVDD工作电流为1.2 mA
  • 从机I2S或TDM输出接口
  • 最高支持TDM-16
  • 可配置TDM插槽排布和大小
  • I/O电源电压范围为1.70V至3.63V
  • DVDD电源电压范围为1.10V至1.98V
  • <5μA的典型DVDD关断电流
  • 16引脚、3mm × 3mm、0.40mm间距LFCSP封装
  • 上电复位

应用

  • 麦克风阵列
  • 移动计算
  • 便携式电子设备
  • 消费电子产品
  • 专业电子设备

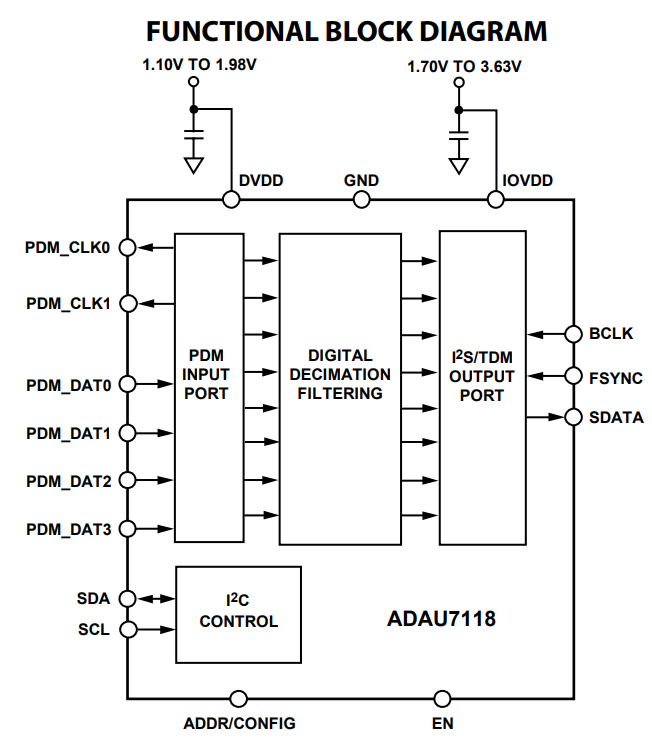

框图

框图 - Analog Devices Inc. ADAU7118 8通道PDM至I2S/TDM转换器
发布日期: 2019-06-26 | 更新日期: 2024-03-19
