Analog Devices Inc. ADBMS6821/ADBMS6822 isoSPI™收发器
Analog Devices ADBMS6821/ADBMS6822单/双通道isoSPI™ 收发器采用ADBMS6821（单通道）和ADBMS6822（双通道），通过每条数据链路的单双绞线连接，在两个隔离器件之间进行双向隔离式串行端口接口 (isoSPI) 通信。每个收发器将逻辑状态编码为信号，并通过隔离栅传输到另一个收发器。接收器件对传输进行解码，并将外设总线驱动至适当的逻辑状态。电容器或脉冲变压器可以桥接隔离栅，以实现数百伏的隔离。
ADI ADBMS6821/ADBMS6822收发器利用匹配的拉电流和灌电流来驱动差分信号，无需变压器中心抽头并降低了电磁干扰 (EMI)。接收器中的高精度窗口比较器负责检测差分信号。该收发器可与先进的ADBMS堆栈监控器配对，即使在系统控制器断电时也可以监控电池电压和传感器（低功耗电池监控或LPCM）。该收发器具有超时功能，在设定的时间段内未收到通过心跳消息时，将唤醒或警告系统。
特性
- 高达2Mbps的隔离式双向串行数据通信
- 插入即用式兼容性 - 单通道 (ADBMS6821) 和双通道 (ADBMS6822)
- 完全独立的双通道收发器 (ADBMS6822)
- 使用电容器或变压器实现简单的电流隔离
- 通过单双绞线实现双向接口
- 支持长达100米的电缆
- 极低EMI易感性和辐射
- 针对ADBMS电池监控器的LPCM支持
- 用于LPCM系统唤醒的中断输出
- 4Mbps单向模式
- 在大多数SPI系统中无需软件变更
- 超低空闲电流
- 自动接口唤醒检测
- 工作温度范围： -40 °C - +125 °C
- 3.0V至5.5V isoSPI驱动器电源
- 连接微控制器的1.7V至5.5V接口
- 3.0V至30V输入，用于为唤醒和监控功能供电（兼容12V电池）
- 采用32引脚侧面可焊接LFCSP封装
- 符合汽车应用类AEC-Q100标准
应用
- 电动和混合动力汽车
- 备用电池系统
- 工业网络
- 远程传感器

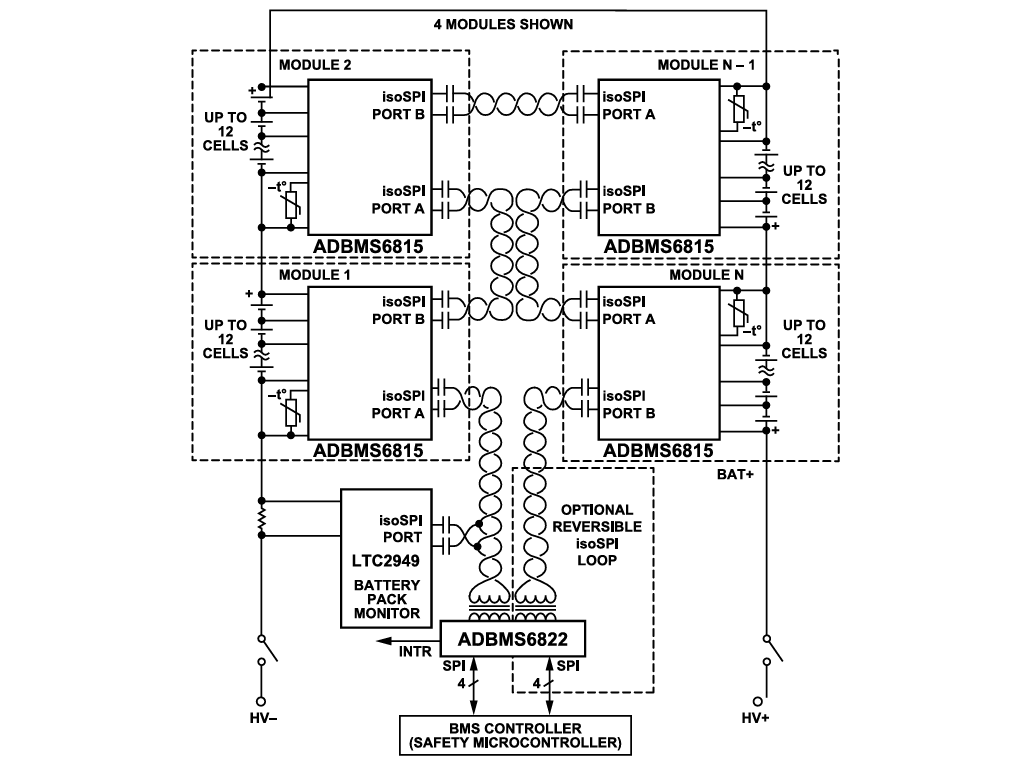

典型应用电路
功能框图
发布日期: 2024-10-25
| 更新日期: 2024-11-07
