Analog Devices Inc. ADE1201隔离式数字输入

Analog Devices ADE1201隔离式数字输入是一套单通道、可配置、隔离式数字输入监控解决方案，用于能量传输和分配应用。ADE1201通过串行端口接口 (SPI) 进行配置，对数字输入（也称为二进制或触点输入）进行隔离测量。DOUT1引脚上的ADE1201数字输出信号反映用户可配置信号调理后输入信号的状态。SPI协议支持寻址，最多允许八个器件共享一个4线SPI端口。

ADE1201应用电路接受±10VDC 至±300VDC 或8VRMS 至240VRMS 的宽输入电压范围。可编程湿性电流和强大的应用电路使该器件能够满足严格的系统级电磁兼容性 (EMC) 要求。ADE1201包含一个isoPower®集成隔离式直流-直流转换器，无需外部隔离式电源。iCoupler®芯片级变压器技术用于隔离数字输入监控器的高电压隔离侧和低电压非隔离侧之间的逻辑信号。该技术实现了小尺寸设计，包括数据和电源隔离。

集成的逐次逼近寄存器 (SAR) 模数转换器 (ADC) 和1×至10×可编程增益放大器 (PGA) 测量模拟输入。ADC波形可通过SPI端口提供，实现系统级诊断。

特性

  • 单通道、可配置、隔离式数字输入
  • 可编程跳闸阈值
  • 片上去抖滤波器
  • 片上数据和电源隔离
  • 应用电路监控宽电压范围
    • ±10VDC 至±300VDC
    • 8VRMS 至240VRMS AC
  • 可编程湿性电流
    • 脉冲高达205mA
    • 恒定电流高达6.3mA
  • 安全及管理批准
    • UL认证：3750Vrms 持续1分钟，符合UL 1577标准
    • CSA元件认可通知5A (进行中)：CSA 61010-1: 300VRMS
    • VDE符合性证书（申请中）
      • DIN V VDE V 0884-11 (VDE V 0884-11)：2017-1
      • VIORM = 565Vpeak
  • EMC可靠解决方案满足继电器保护系统级要求
  • 提供ADC样品，用于系统诊断
  • 内部SAR ADC，带PGA
  • 3.3V单电源、集成isoPower隔离式直流-直流转换器
  • 接口
    • SPI
    • DOUT1输出反映数字输入的状态
    • IRQ中断引脚
  • 工作温度范围：-40 °C至+125 °C
  • 20引线、LGA封装，爬电距离为6.8mm

应用

  • 能量传输和分配
  • 多功能继电器保护
  • 变电站电池监视
  • 工矿或变电站联锁
  • 合并单元
  • 断路器状态指示
  • 远程终端设备
  • 楼宇自动化

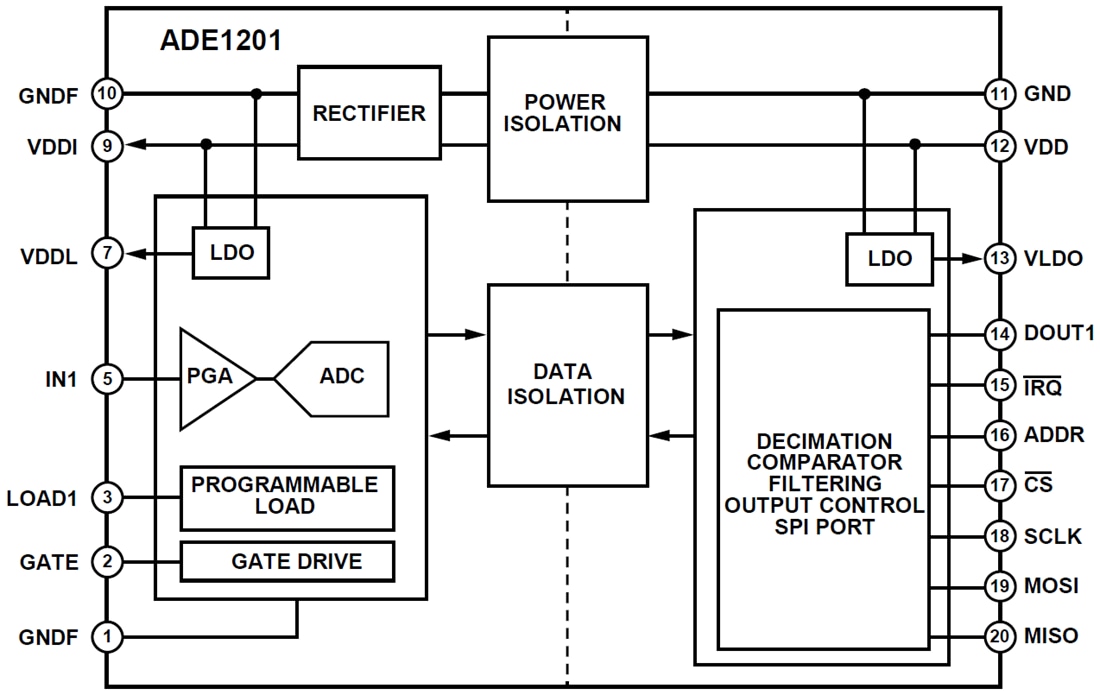

功能框图

框图 - Analog Devices Inc. ADE1201隔离式数字输入
发布日期: 2020-01-08 | 更新日期: 2025-02-06
