Analog Devices Inc. ADF41510整数N/小数N PLL合成器
Analog Devices ADF41510整数N/小数N PLL合成器是超低噪声频率合成器，用于在无线接收器和发射器的上变频和下变频部分实现高达10GHz的本地振荡器 (LO)。ADF41510设计采用高性能硅锗 (SiGe)、双极互补金属氧化物半导体 (BiCMOS) 工艺，可实现-235dBc/Hz的归一化相位噪底。
PFD的工作频率高达250MHz（整数N模式）/125MHz（小数N模式），可改善相位噪声和杂散性能。可变模数∑Δ调制器可使用49位分值实现出色的分辨率。ADI ADF41510可用作整数N PLL或小数N PLL，可使用固定模数以实现亚赫兹频率分辨率，或使用可变模数以实现亚赫兹精确频率分辨率。
当合成器使用外部环路滤波器和压控振荡器 (VCO) 时，可实现完整的PLL。10GHz带宽消除了对倍频器或分频器级的要求，简化了系统架构并降低了成本。
ADF41510采用紧凑型24引脚、4mm x 4mm LFCSP封装。
特性
- 1 GHz至10 GHz带宽
- 超低噪声锁相环 (PLL)
- 整数N = -235dBc/Hz，小数N = -231dBc/Hz
- 高最大相位频率检测器 (PFD) 频率
- 整数N = 250MHz，小数N = 125MHz
- 25位固定/49位可变小数模数模式
- 单端基准输入
- 3.3V电源，3.3V电荷泵
- 集成1.8V逻辑能力
- 相位再同步
- 可编程电荷泵电流：16x范围
- 数字锁定检测 (DLD)
- 3线串行接口，具有寄存器回读选项
- 硬件和软件关断模式
- 工作温度范围：-40°C至+105°C
应用
- 测试设备和仪器仪表
- 无线基础设施
- 微波点对点和多点无线电
- 甚小孔径终端 (VSAT) 无线电
- 航空航天与国防

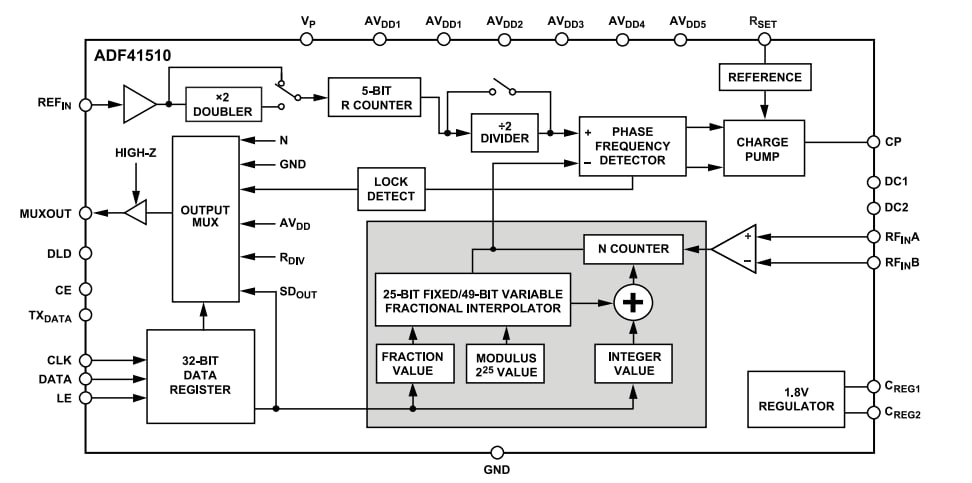

功能框图
