Analog Devices ADF4169 小数 N 分频
频率合成器

Analog Devices ADF4169 小数 N 分频频率合成器是一款具有调制能力的 13.5GHz 合成器。 ADF4169 具有快速和慢速波形生成能力。 该器件使用 25 位固定模数， 该模数提供次赫兹频率分辨率。

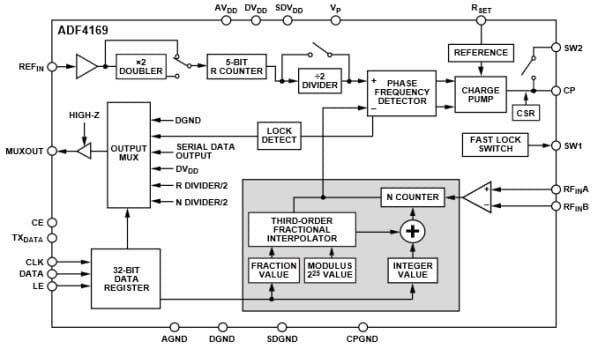

ADF4169 合成器由可编程参考分频器、由低噪声数字鉴频鉴相器 (PFD) 和精密电荷泵和组成。 该器件内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。 合成器的 INT 和 FRAC 寄存器可构成一个总 N 分频器，N = INT + (FRAC/2²⁵)。 一个简单的三线式接口控制所有片上寄存器。

设计人员可以使用 ADF4169 合成器集成频移键控 (FSK) 和相移键控 (PSK) 调制。 还有一些可用的频率扫描模式，可在频域内产生各种波形。 设计人员可将扫描设置为自动进行，也可设置为通过外部脉冲手动触发每个步骤。

该设计还包含周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

ADF4169 采用 2.7V-3.45V 模拟电源和 1.8V-2.0V 数字电源供电。 不用时可以关断 ADF4169 合成器。
