Analog Devices Inc. ADF44377低抖动微波宽带合成器
Analog Devices Inc. ADF4377低抖动微波宽带合成器是一种高性能、超低抖动、双输出集成N相锁定环（PLL），集成有电压控制振荡器（VCO）。这些高性能PLL具有-239dBc/Hz的品质因数、超低1/f噪声和高相位频率检测器（PFD）频率，可以实现超低的带内噪声和集成抖动。基本VCO和输出分频器生成800MHz至12.8GHz频率。ADF4377合成器集成了电源旁路电容器，可节省紧凑型电路板空间。
ADF4377合成器简化了其他时钟解决方案所需的时钟对准和校准程序，用于多个数据转换器和混合信号前端 (MxFE) 时钟应用。对输出同步特性实现自动基准，以及对过程、电压和温度特性的输出延迟实现亚皮秒、良好匹配的基准，从而实现简化。这些合成器非常适合用于测试和测量、无线基础设施和高性能数据转换器。
特性
- 实现：
- 对输出同步特性实现自动基准
- 对过程、电压和温度特性的输出延迟实现良好匹配的基准
- 对输出延迟调整能力实现亚皮秒、无抖动基准
- 输出频率范围：800MHz至12.8GHz
- 抖动=18fs RMS ( 100Hz至100MHz集成BW)
- 抖动=27fs RMS（ ADC SNR方法）
- 12GHz时的宽带本底噪声：-160dBc/Hz
- 多芯片输出相位对准
- 3.3V和5V电源
- PLL
- 标准化带内相位噪底：-239dBc/Hz
- 归一化带内1/f 噪声：-147dBc/Hz
- 相位探测器频率高达500MHz
- 基准输入频率高达1GHz
- PFD杂散：-100dBc（典型值）
- 基准至输出延迟
- 零件间标准偏差：3ps
- 温度范围漂移：0.03ps/°C
- 调整步长：<±0.1ps
- 7mm x 7mm、48引脚LGA封装
应用
- 高性能数据转换器和MxFE计时
- 无线基础设施（MC-GSM和5G）
- 测试与测量

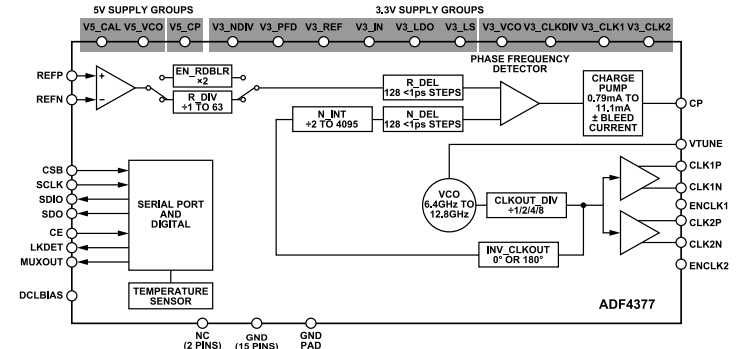

功能框图
