Analog Devices Inc. ADF4401A转换环路模块

Analog Devices Inc. ADF4401A转换环路模块是一个完全集成的系统级封装 (SiP) 偏移模块，射频输出频率范围为62.5MHz至8GHz。该模块包括压控振荡器 (VCO) 和校准锁相环 (PLL) 电路。与印刷电路板 (PCB) 上设计的传统分立式转换环路解决方案相比，该解决方案节省了电路板空间，降低了复杂性。ADF4401A转换环路模块为设计高度竞争系统的工程师提供频率合成解决方案。该模块需要外部相位检测器或相位频率检测器 (PFD) 和外部本地振荡器 (LO) 来形成频率合成解决方案。典型应用包括仪器仪表和测量、自动测试设备、航空航天和国防。

特性

  • 射频输出频率范围：62.5MHz至8GHz
  • 抖动：9fs RMS（8GHz输出时）
  • IF输出功率：17dBm（6GHz射频输出时）
  • LO_IN至射频输出：90dBc
  • 无杂散动态范围：90dBc
  • 可编程的1、2、4、8、16、32或64分频输出
  • 低相位噪声和电压控制振荡器
  • 3.3V模拟、数字和混合电源
  • 5V放大器和VCO电源
  • 射频输出静音功能
  • 18mm x 18mm, 80-terminal LGA_CAV
  •  ADIsimPLL 设计工具中支持

应用

  • 仪器仪表和测量
  • 自动化测试设备
  • 航空航天与国防

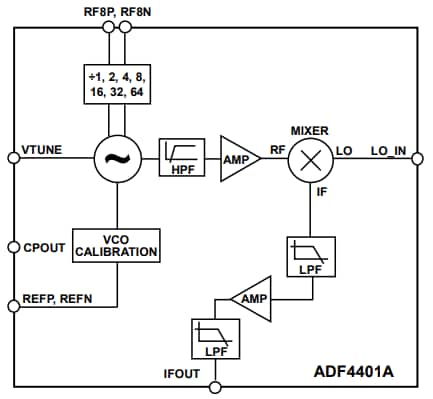

功能框图

框图 - Analog Devices Inc. ADF4401A转换环路模块
