Analog Devices Inc. ADHV4702-1 24V至220V精密放大器
Analog Devices Inc. ADHV4702-1 24V至220V精密放大器是一款精密、高压 (220V)、单位增益稳定的放大器。ADHV4702-1 24V至220V精密放大器具有高输入阻抗、低输入偏置电流、低输入失调电压、低漂移和低噪声，适用于要求苛刻的精密应用。该器件采用下一代架构，能够使用±110V对称双电源、不对称双电源或220V单电源供电。
ADHV4702-1非常适合用于在精密偏置和控制应用中强制施加电压。ADHV4702-1采用12引脚7mm × 7mm引线框架芯片尺寸封装 (LFCSP)，带有裸露焊盘 (EPAD)，符合国际电工委员会 (IEC) 61010-1爬电距离和间隙标准。
铜裸露焊盘 (EPAD) 提供低热阻路径，可以更好地进行散热。无论VCC或VEE电压是多少，EPAD的高压隔离功能都可以将EPAD安全地偏置到0V GND平面。ADHV4702-1的工业工作温度范围为−40°C至+85°C。
特性
- 宽工作电压范围
- 双电源：±12V至±110V
- 不对称电源供电：24V至220V
- 宽输入共模电压范围：电源轨3V
- 高共模抑制比：160dB（典型值）
- 高AOL：170dB（典型值）
- 高转换速率
- 74V/µs（典型值）
- 24V/μs（典型值），带外部输入钳位二极管
- 低输入偏置电流：2pA（最大值）
- 低输入失调电压漂移：2µV/°C（最大值）
- 低输入失调电压：1mV（最大值）
- 低输入电压噪声：10kHz时为8nV/√Hz（典型值）
- 宽小信号带宽：10MHz（典型值）
- 电阻可调静态电流：0.6mA至3mA (VS = ±110V)
- 单位增益稳定
- 热监控
- 占位小：12引脚7mm× 7mm LFCSP，符合IEC 61010-1间距
- 关断模式
应用
- 高侧电流检测
- 自动化测试设备
- 高压驱动器
- 压电传感器
- 数模转换器 (DAC) 输出缓冲器
- 光探测和测距 (LiDAR)、雪崩光电二极管 (APD)、单光子雪崩二极管 (SPAD) 偏置
视频
框图
典型应用电路

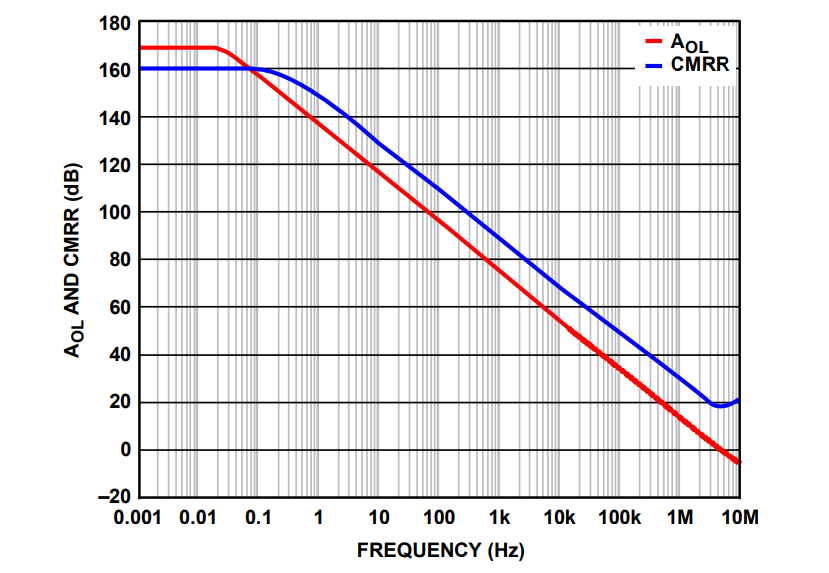

精密性能图表
应用笔记
发布日期: 2019-01-24
| 更新日期: 2024-10-10
