Analog Devices Inc. ADIN1101低功耗10BASE-T1L PHY收发器

Analog Devices ADIN1101低功耗10BASE-T1L PHY收发器是专为工业以太网应用设计的单端口设备，符合IEEE® 802.3cg-2019™以太网长距离10Mbps单对以太网 (SPE) 标准。ADIN1101集成了以太网物理层（PHY）芯体与所有相关的模拟电路、输入/输出时钟缓冲、管理接口控制寄存器和子系统寄存器，以及苹果接口和控制逻辑来管理重置、时钟控制和引脚配置。ADIN1101支持长达1700米的电缆覆盖范围，并启用自动协商功能，且功耗极低，仅为39mW。

该物理层芯体支持IEEE 802.3cg标准中规定的1.0Vp-p和2.4Vp-p工作模式。它可以在1.8V或3.3V的单电源下运行，1.8V选项可启用1.0Vp-p的发送电平。为了增强系统的可靠性，ADIN1101包含内置电压监控和上电重置（POR）电路。

主机处理器或苹果与Analog Devices ADIN1101之间的通信通过两线MDIO接口进行处理，该接口提供对PHY芯体的控制和状态寄存器的访问。该接口与IEEE 802.3标准的第22和第45条兼容。

特性

  • 符合10BASE-T1L IEEE标准802.3cg-2019
  • 电缆长度可达1700m，电压峰值分别为1.0Vp-p和2.4Vp-p
  • 支持1.0Vp-p和2.4Vp-p的传输电平
  • MDI极性检测和校正
  • 功耗低至45mW
  • 诊断
    • 具有TDR的电缆故障检测
    • 帧生成器和校验器
    • 具有MSE的链路质量指示器
    • 帧生成器和检查器
    • 多种环回模式
    • 支持IEEE测试模式
  • MII、RMII和RGMII MAC接口
  • MDIO管理接口
  • 使用引脚接线进行非管理配置
  • 2引脚MDI
  • 内部端接电阻器和混合
  • 25MHz晶体或外部时钟输入（RMII为50MHz）
  • 1.8 V或3.3 V单电源或双电源运行
  • 3.3V、2.5V或1.8V MAC接口VDDIO供电
  • 集成式电源监测和POR
  • EMC测试标准
    • IEC 61000-4-4 EFT（±4kV）
    • IEC 61000-4-2 ESD（±4 kV接触放电）
    • IEC 61000-4-2 ESD（±8kV空气放电）
    • IEC 61000-4-5浪涌 (±4 kV)
    • IEC 61000-4-6传导抗扰度 (10V/m)
    • IEC 61000-4-3辐射抗扰度（A级）
    • EN 55032辐射发射（B级）
  • 小型32引脚、5mm×5mm LFCSP封装
  • 温度范围
    • 工业温度范围：-40°C至+85°C
    • -40 °C至+105 °C（扩展）

应用

  • 过程控制
  • 工厂自动化
  • 楼宇自动化
  • 现场仪器和开关

规范

  • 4mA至8mA输出驱动电流范围
  • 时钟
    • 外部晶体（XTAL）
      • 25MHz典型频率
      • ±30ppm频率容差
      • 典型驱动水平<>
      • 最大等效串联电阻（ESR）为60Ω
      • 输入电容：1.5 pF（典型值）
      • 最大负载电容为18pF，典型值为10pF
      • 最长启动时间：2 ms
    • 时钟输入（CLK_IN）
      • 典型输入频率为25MHz或50MHz
      • 输入电压范围：0.8Vp-p至2.5Vp-p
      • 45%至55%输入占空因数
      • 6kΩ典型驱动点电阻
      • 3pF典型驱动点电容
      • 抖动容差最大值为40ps（RMS）
    • CLK25_REF时钟脉冲输出
      • 25MHz典型频率
      • 占空因数为45%至55%
      • 抖动容差最大值为40ps（RMS）
  • 定时和延迟
    • 典型发送延迟<>
    • 典型接收器延迟<>
    • ≤5µs典型总延迟时间
  • 开机定时
    • 40ms最大电源上升时间
    • 20ms至43ms内部电源良好范围的最小时间间隔
    • 6µs至14µs硬件配置锁闭时间
    • 管理接口最大活动时间为50ms
  • 电源要求
    • 电源电压范围为1.71V至3.46V
    • 发射电平为1.0Vp-p（单电源）
      • 典型供电电流为25mA
      • 在100%数据吞吐量、全活动状态下，功耗为45mW；在软件关闭模式下，功耗为11mW
    • 2.4Vp-p发送电平（单电源）
      • 33mA典型供电电流
      • 100%数据吞吐量，全活动状态下功耗为109mW；软件关闭模式下功耗为22mW
    • 2.4Vp-p发送电平（双电源）
      • 典型供电电流范围为15mA至16.5mA
      • 100%数据吞吐量，全活动时的功耗为81mW；软件关闭模式下的功耗为11mW
  • 管理接口定时
    • MDC周期最小为400ns
    • MDC高时间最小为100ns
    • MDC低时间最小为100ns
    • MDC上升/下降时间最大为5ns
    • MDIO信号到MDC的最小设置时间为10ns
    • MDIO信号至MDC保持时间最小为10ns
    • MDIO至MDC延迟时间最大为300ns

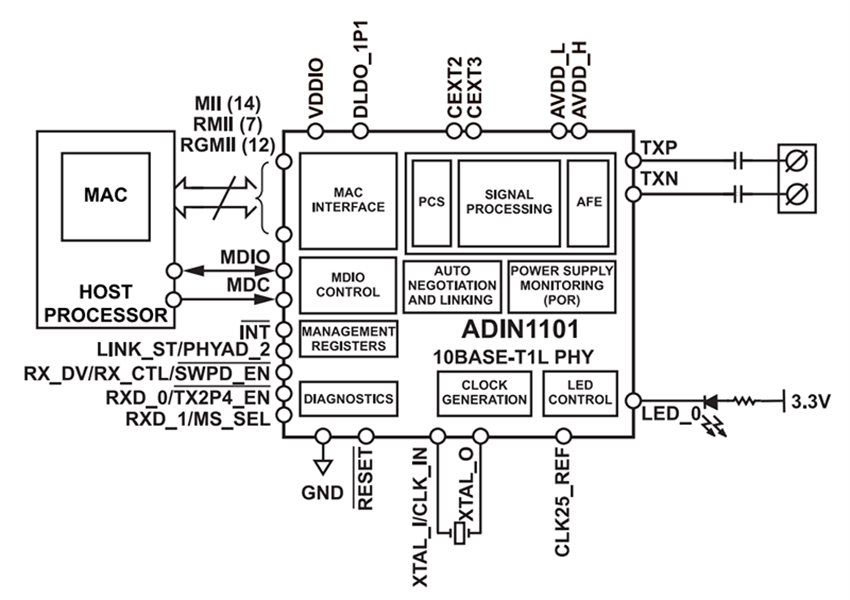

功能框图

框图 - Analog Devices Inc. ADIN1101低功耗10BASE-T1L PHY收发器
发布日期: 2025-09-10 | 更新日期: 2025-09-16
