Analog Devices Inc. ADIN1110低功耗10BASE-T1L以太网MAC-PHY

Analog Devices Inc. ADIN1110低功耗10BASE-T1L以太网MAC-PHY集成了以太网PHY内核、MAC、所有相关模拟电路、输入和输出时钟缓冲。ADIN1110具有1.8V或3.3V单电源轨，设计用于工业以太网应用。

Analog Devices ADIN1110低功耗10BASE-T1L以太网MAC-PHY提供可编程发射电平、外部终端电阻和独立的Rx/Tx引脚，使器件能够用于本质安全应用。ADIN1110具有集成的电压电源监控和上电复位电路，可提高系统级稳健性。

以太网MAC-PHY设有4线SPI接口，用于MAC和主机处理器之间的通信。ADIN1110采用6mm x 6mm 40引脚封装。

特性

  • 自动协商功能
  • 支持本质安全应用
    • 外部端接电阻器
    • 单独的Rx/Tx引脚
  • 集成MAC，带SPI接口
    • SPI接口，支持10Mb/s全双工
    • 支持开放联盟10BASE-T1x MAC-PHY串行
    • 接口
    • MDIO内存映射，可通过SPI访问
    • 片上FIFO：20kB接收，8kB发射
      • 切穿或储存和正向操作
      • Rx高优先级和低优先级队列
    • 支持IEEE 1588时间戳
    • 统计计数器
    • 支持16个MAC地址，用于帧过滤
  • 符合10BASE-T1L IEEE® Std 802.3cg-2019TM标准
  • 支持1.0V pk-pk和2.4V pk-pk发射电平
  • 采用引脚搭接的非托管配置，包括：
    • 主接口/从接口选择
    • 发射幅度
  • 25MHz晶体振荡器/25MHz外部时钟输入
  • 1.8V/3.3V单电源运行（取决于模式）
  • 电缆传输距离
    • 1700+米，1.0V pk-pk
    • 1700+米，2.4V pk-pk
  • 低功耗 – 双电源42mW（典型值）
  • 链路LED
  • 小型封装：40引脚 (6mm x 6mm) LFCSP
  • 宽温度范围：-40°C至+105°C

应用

  • 过程控制
  • 工厂自动化
  • 楼宇自动化

其他资源

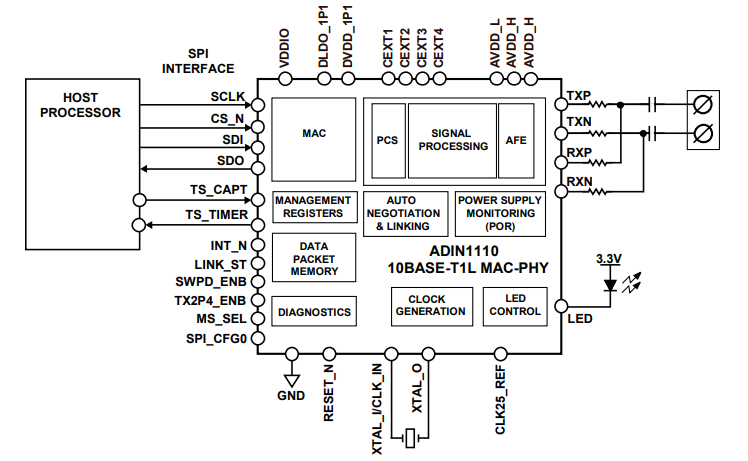

功能框图

框图 - Analog Devices Inc. ADIN1110低功耗10BASE-T1L以太网MAC-PHY
