Analog Devices Inc. ADL5309-EVALZ 评估板

Analog Devices ADL5309-EVALZ评估板可以评估ADL5309对数转换器IC。ADL5309包括双单片对数跨阻抗放大器，优化用于测量光纤系统中的低频和宽动态范围信号功率。Analog Devices ADL5309产生高精度、经温度补偿的输出电压，该电压与引脚INP处输入电流与内部生成参考电流的比的对数成正比。

特性

  • 用于 ADL5309 的全功能评估板
  • 支持外部电气输入或板载光电二极管光学输入
  • 片上或外部光电二极管偏置
  • VOUT1 、VOUT2 和数字温度计的ADC控制

必要设备

  • 直流电源（5V、10mA）
  • 两个精密源测量单元（例如Keithley 236型或Keithley 238型）
  • 两根三轴电缆
  • 两个三轴转BNC适配器（三轴中心至BNC中心、三轴屏蔽至BNC屏蔽或三轴内部护罩可连接到BNC屏蔽或让它悬空）
  • 两个BNC转SMA适配器
  • 两个数字万用表
  • 示波器
  • DC2026C（Linduino One）板（仅需要用来调整ADL5309的内部寄存器，在出厂默认设置中不需要对ADL5309进行评估）

测试设置

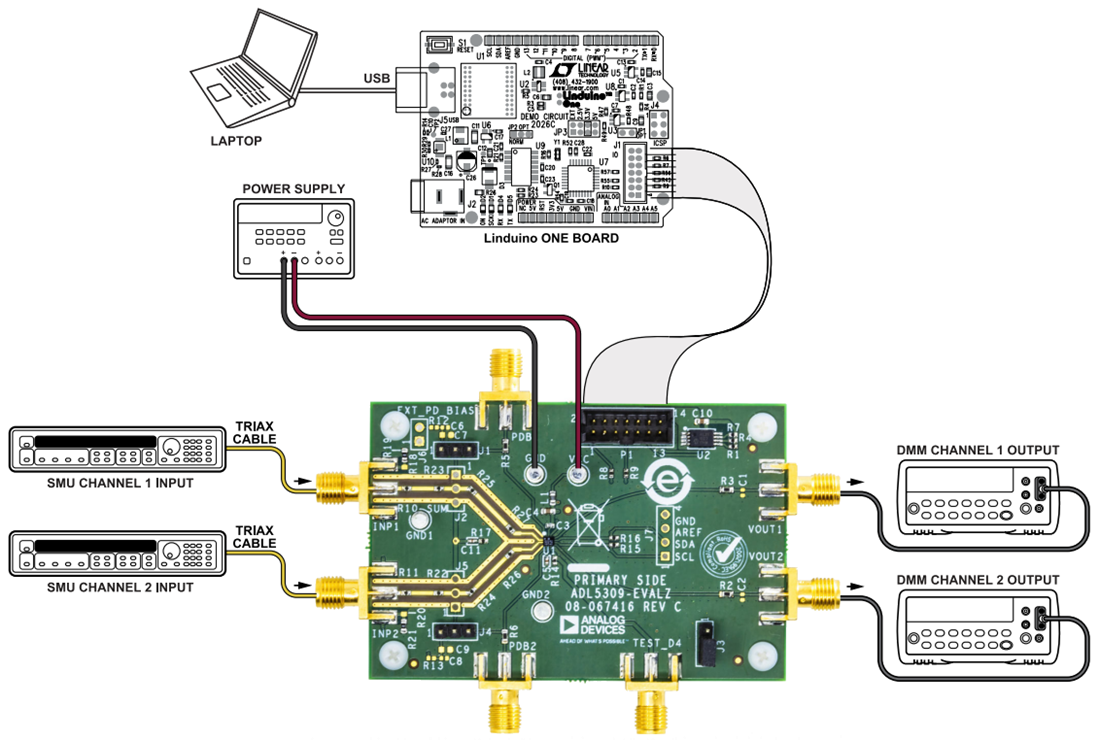

图表 - Analog Devices Inc. ADL5309-EVALZ 评估板
