Analog Devices Inc. ADL5960-EVALZ评估板和套件
Analog Devices ADL5960-EVALZ评估板和套件用于评估ADL5960矢量网络分析仪 (VNA) 前端IC。ADL5960 10MHz至20GHz网络分析仪前端包括双向电阻桥、下变频混频器、可编程IF放大器和滤波器以及多功能本地振荡器 (LO) 接口。
ADI ADL5960-EVALZ评估板和套件提供印刷电路板 (PCB) 射频传输线，Rogers RO3003低损耗基板材料上具有50Ω受控阻抗。
特性
- 用于ADL5960的全功能评估板
- 集成双向桥接器，可测量正向和反向耦合信号
必要设备
- 电源
- 1个或2个射频信号发生器
- 频谱分析仪或示波器
- DC2026C (Linduino One) 板（包含在ADL5960-KITEVALZ套件内）
- 实验阻抗，例如开路、短路和负载
其他资源
布局

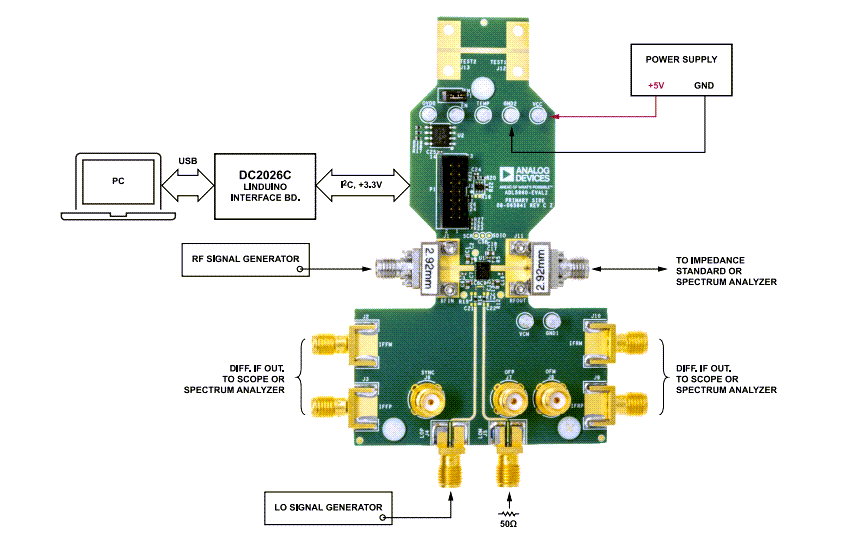

基本测试设置
发布日期: 2023-10-10
| 更新日期: 2023-10-17
