Analog Devices Inc. ADL6316发射可变增益放大器 (VGA)

Analog Devices ADL6316发射可变增益放大器 (VGA) 设有连接从射频数模转换器 (RF DAC)、收发器和片上系统 (SoC) 到功率放大器等器件的接口。该器件集成平衡-不平衡转换器和混合耦合器,可在500MHz至1000MHz频率范围内实现高性能射频能力。ADL6316包含电压可变衰减器 (VVA)、高线性度放大器和数字步进衰减器 (DSA),以优化性能与功率水平。所有集成到ADL6316中的器件均可通过4线串行端口接口 (SPI) 进行编程。ADL6316采用高级硅锗 (SiGe)、双极互补金属氧化物半导体 (BiCMOS) 工艺制成。

特性

  • 发射VGA用于连接从RF DAC、收发器和SoC到功率放大器等器件的接口
  • 射频输出频率范围:500MHz至1000MHz
  • 采用偏置器提供RF DAC输出的内部平衡-不平衡转换器
  • 使用片上DAC时的集成VVA衰减范围:20.5dB
  • 2级高线性度放大器
  • RF DSA衰减范围:14dB,步进分辨率为0.45dB
  • 50Ω差分输入和50Ω单端输出
  • 可通过4线SPI完全编程
  • 5V单电源
  • 38引脚、10.5mm × 5.5mm LGA

应用

  • FDD/TDD宽带通信系统中的2G/3G/4G/长期演进 (LTE)

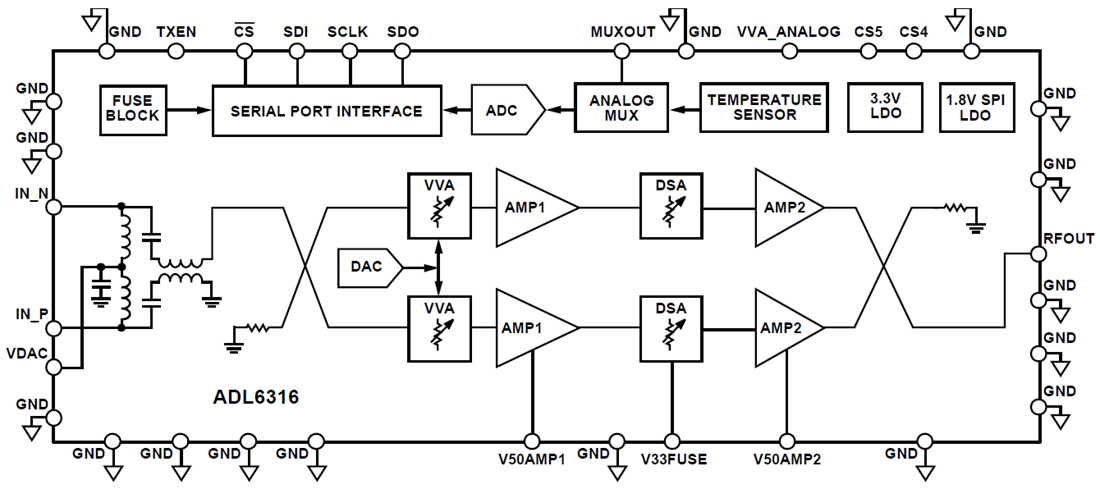

功能框图

框图 - Analog Devices Inc. ADL6316发射可变增益放大器 (VGA)
发布日期: 2019-12-10 | 更新日期: 2024-03-01
