Analog Devices Inc. ADL6331发射可变增益放大器 (TxVGA)
Analog Devices ADL6331发射可变增益放大器 (TxVGA) 提供从射频数模转换器 (RF DAC) 到单端功率放大器 (PA) 信号链的接口。每个ADL6331 IC均包括一个平衡-不平衡转换器、两个带旁路衰减器的差分射频放大器和一个数字步进衰减器 (DSA)，采用24端子、4.0mm x 4.0mm LGA封装，提供适当的发射器性能。
Analog Devices ADL6331提供串行端口接口（SPI）控制，用于配置射频信号路径或优化电源电流与性能。集成射频平衡-不平衡转换器提供0.38GHz至8.0GHz（ADL6331-A）或1.0GHz至12.0GHz（ADL6331-B）的单端输出，具有良好的阻抗匹配。
特性
- 宽带TxVGA将RF-DAC与波束形成器和PA连接
- 工作频率范围为0.38GHz至12GHz，两种产品型号
- ADL6331-A：0.38 GHz至8.0 GHz
- ADL6331-B：1.0 GHz至12.0 GHz
- 优化RF-DAC共模抑制、偶次谐波和互调
- 50 Ω差分输入和50 Ω单端输出
- 集成宽带射频输出平衡-不平衡转换器
- 增益控制范围：70dB（1.0dB步进）
- RF DSA范围：24.0dB（1.0dB步进）
- 放大器旁路损耗：每个12dB
- 多个预定义衰减值和旁路放大器级之间异步切换
- 4GHz时功率增益：15.5dB (ADL6331-A)、15.8dB (ADL6331-B)
- 4GHz时噪声系数：7.5dB (ADL6331-A)、8.1dB (ADL6331-B)
- 4GHz时OIP3：32.8dBm (ADL6331-A)、31.8dBm (ADL6331-B)
- 4GHz时OIP2：59.7dBm (ADL6331-A)、56.2dBm (ADL6331-B)
- 4GHz时OP1dB：12.2dBm (ADL6331-A)、12.3dBm (ADL6331-B)
- 可通过3线或4线SPI进行完全编程
- 3.3 V 单电源供电
- 24端子、4.0mm x 4.0mm焊盘栅格阵列 (LGA)
应用
- 航空航天与国防
- 仪器仪表和测试设备
- 通信系统

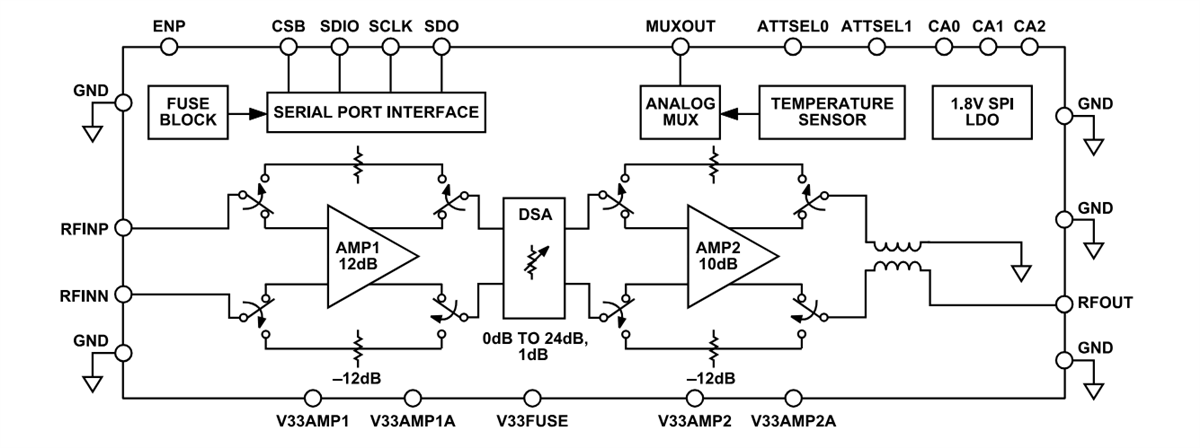

功能框图
发布日期: 2024-06-21
| 更新日期: 2024-07-15
