Analog Devices Inc. ADL7078-EVALZ 评估板
Analog Devices ADL7078-EVALZ评估板是一款2层印刷电路板 (PCB)，由10mil厚Rogers 4350B和铜包覆制成。ADL7078-EVALZ RFIN 和RFOUT 端口装配了2.9mm母头同轴连接器，附加射频迹线具有50Ω特性阻抗。ADI ADL7078-EVALZ采用的元件适合在整个-40°C至+85°C的工作温度范围内使用。
特性
- 评估ADL7078高生存率、低噪声放大器（1GHz至20GHz）
- 末端装接型2.9mm射频连接器
- 直通校准路径（未装配）
必要设备
- 射频信号发生器
- 射频频谱分析仪
- 射频网络分析仪
- 5V、500mA电源

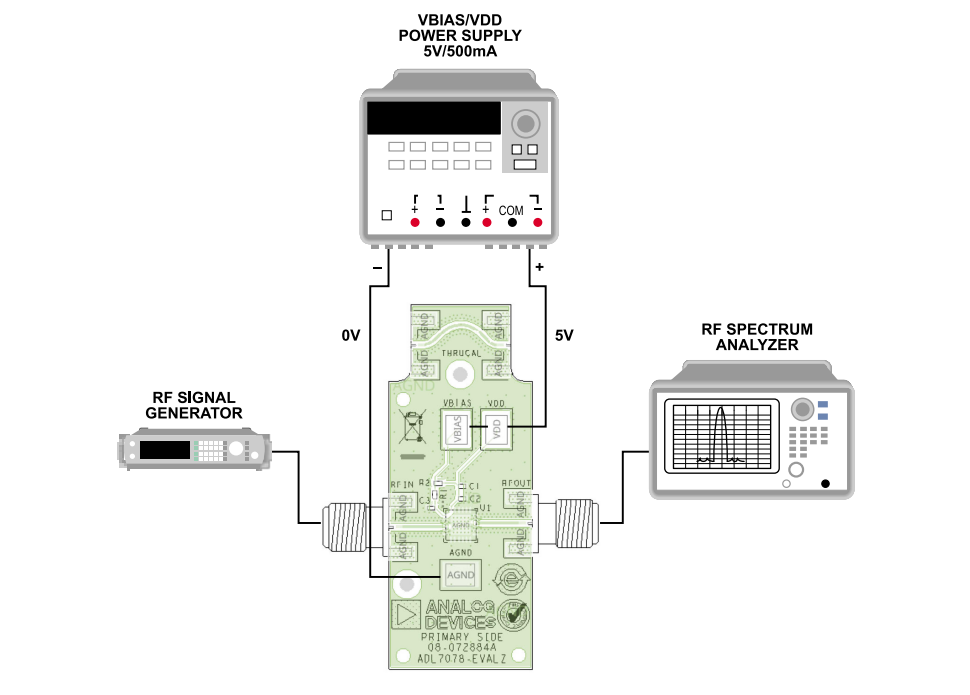

工作框图

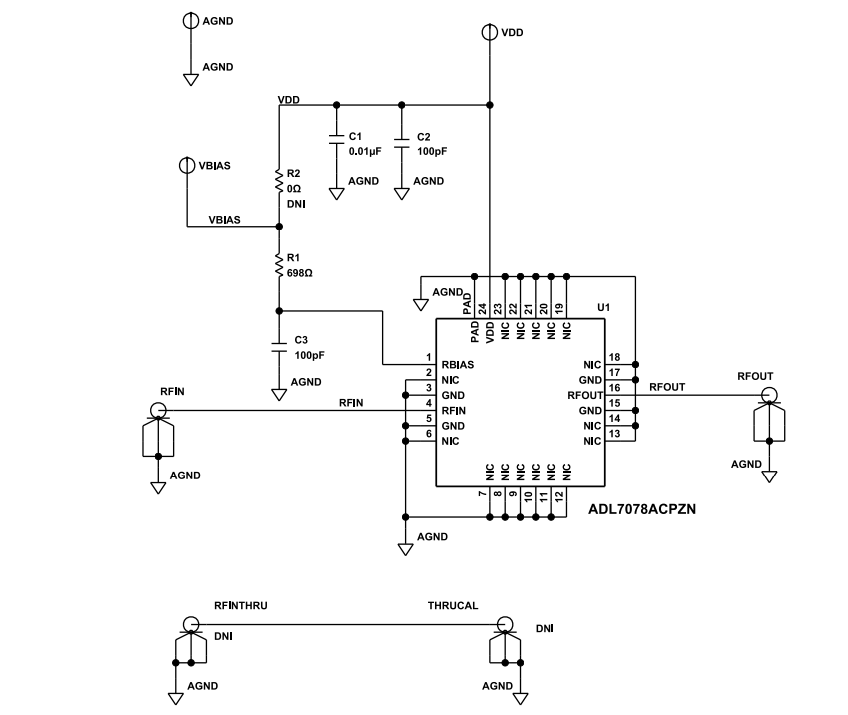

原理图

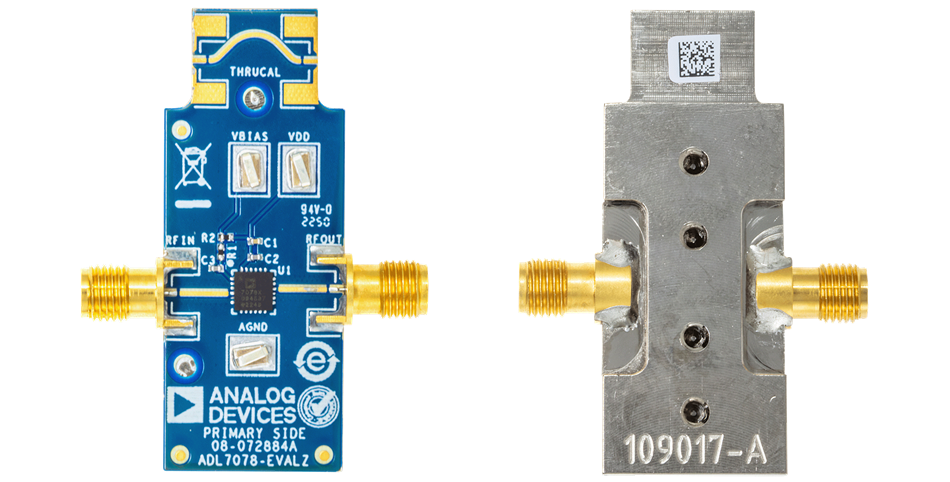

布局
