Analog Devices Inc. ADL8102-EVALZ 评估板
Analog Devices ADL8102-EVALZ评估板是一款2层印刷电路板 (PCB)，设计采用10mil厚Rogers 4350B铜包覆。ADL8102-EVALZ RFIN 和RFOUT 端口采用2.9mm母同轴连接器，相应的射频迹线具有50Ω特性阻抗。
ADI ADL8102-EVALZ的元件非常适合用于-40°C至+85°C的总工作温度范围。
特性
- 2层Rogers 4350B评估板
- 末端装接型2.9mm射频连接器
- 直通校准路径（未装配）
应用
- 电信
- 卫星通信
- 军用雷达
- 天气雷达
- 民用雷达
- 电子战
必要设备
- 射频信号发生器
- 射频频谱分析仪
- 射频网络分析仪
- 5V、500mA电源

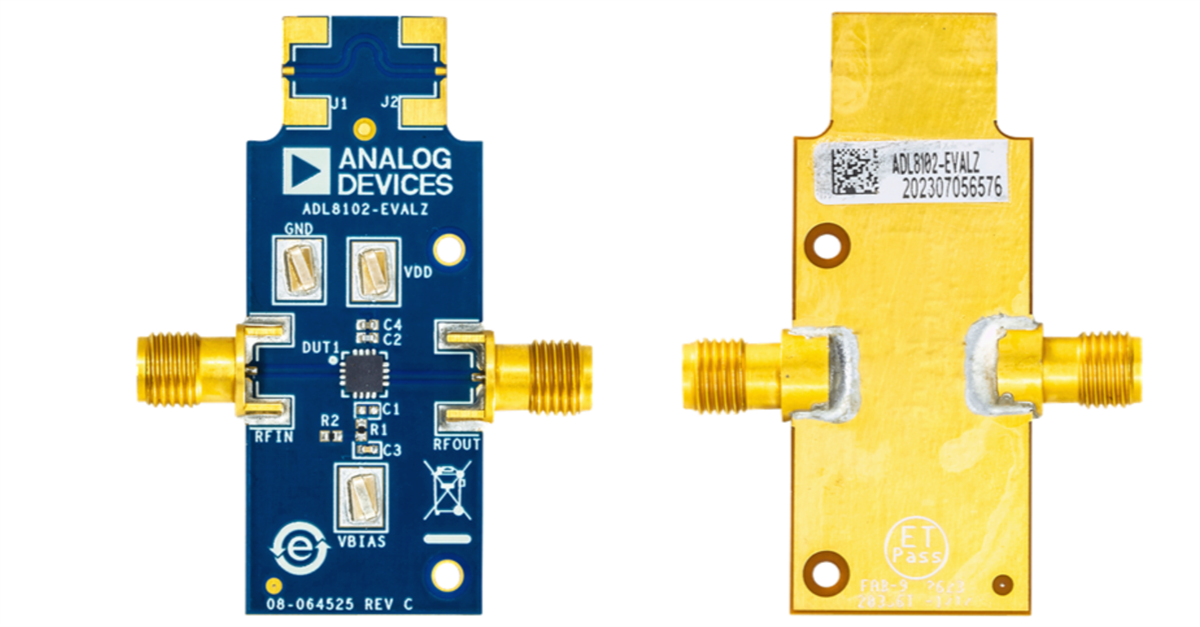

布局

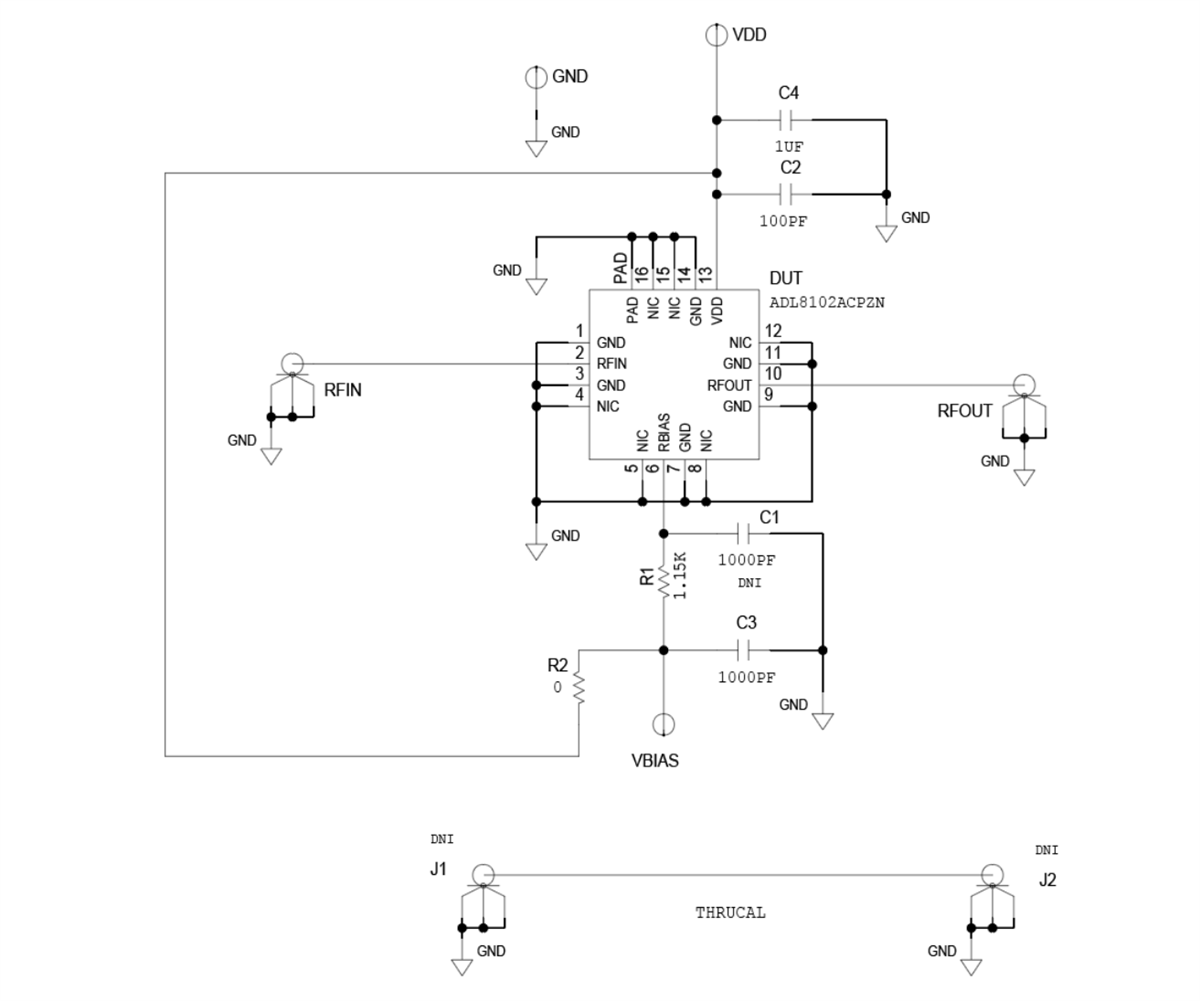

原理图
发布日期: 2023-12-18
| 更新日期: 2024-01-30
