Analog Devices Inc. ADL8105低噪声放大器
Analog Devices Inc. ADL8105低噪声放大器的工作频率范围为5GHz至20GHz。ADL8105 GaAs、MMIC、pHEMT、低噪声宽带放大器在12GHz至17GHz频率范围内的典型增益为27dB。此外，该器件的典型噪声系数为1.8dB（12GHz至17GHz），典型输出三阶交调截点 (OIP3) 为30.5dBm（12GHz至17GHz），饱和输出功率 (PSAT) 高达20.5dBm，在5V电源电压下仅需90mA电流。
ADI ADL8105低噪声放大器通过OIP3和输出功率 (POUT) 降低功耗。该放大器支持带集成偏置电感器的内部交流耦合RFIN和RFOUT引脚，非常适合用于基于表面贴装技术 (SMT) 的大容量微波无线电应用。
ADL8105采用2mm x 2mm、8引脚、符合RoHS指令的封装。
特性
- 单正电源（自偏置）
- 增益：27dB（12GHz至17GHz时典型值）
- OP1dB：18dB（12GHz至17GHz时典型值）
- OIP3：30.5dBm（12GHz至17GHz时典型值）
- 噪声系数：1.8dB（12GHz至17GHz时典型值）
- 符合RoHS指令的2mm x 2mm、8引脚LFCSP封装
应用
- 电信
- 卫星通信
- 军用雷达
- 天气雷达
- 电子战
- 仪器仪表

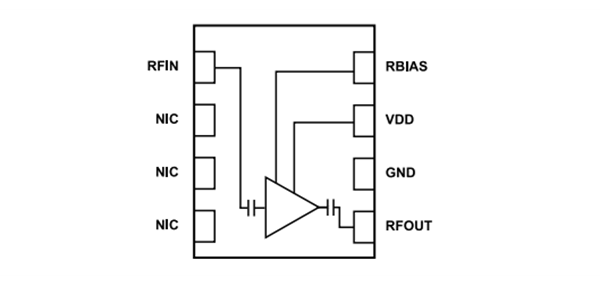

框图
